HO - Le réseau de papybricolo
je vais vous mettre quelques images du réseau que se suis en "train" de re-construire dans le grenier de mon atelier.
(la partie entourée en rouge est une liaison provisoire que j'ai mis entre les 2 hélicoïdales lors de la venue à la campagne de mes petits enfants..)
On aperçois la gare cachée dessous avec ses 7 voies...
Le bureau/PC (photo de 2009) aujourd’hui c'est plus encombré
le tableau des alimentations 220 V et accessoires...(un sous chaque extrémité)
à l'envers des 2 tableaux d'alim : les 2 tableaux pour les décodeurs de rétro et aiguillages...
(la partie entourée en rouge est une liaison provisoire que j'ai mis entre les 2 hélicoïdales lors de la venue à la campagne de mes petits enfants..)
On aperçois la gare cachée dessous avec ses 7 voies...
Le bureau/PC (photo de 2009) aujourd’hui c'est plus encombré
le tableau des alimentations 220 V et accessoires...(un sous chaque extrémité)
à l'envers des 2 tableaux d'alim : les 2 tableaux pour les décodeurs de rétro et aiguillages...
Re: HO - Le réseau de papybricolo
vraiment impressionnant et tout est très bien placé avec soin et surtout réfléchi.
Re: HO - Le réseau de papybricolo
Merci,
je vais vous mettre quelques vidéos pour vous régaler les yeux...
il faut que je les charge sur youtube
a+
je vais vous mettre quelques vidéos pour vous régaler les yeux...
il faut que je les charge sur youtube
a+
Re: HO - Le réseau de papybricolo
hello Papybricolo ,
au moins , le tien semble presque finis , moi y as plus rien , juste le matos pour en faire un et pas la place pour le monter
enfin , c est moins grave , je scouat les réseaux de mes 2 clubs
au moins , le tien semble presque finis , moi y as plus rien , juste le matos pour en faire un et pas la place pour le monter
enfin , c est moins grave , je scouat les réseaux de mes 2 clubs
jmd_91- CMD91 & le CMFJ 91
-
Nombre de messages : 2084
Age : 55
Localisation : 91 essonne
Loisirs : plein chose en rapport avec mes activités pro
Date d'inscription : 21/01/2011
Re: HO - Le réseau de papybricolo
jmd_91 a écrit:hello Papybricolo ,
au moins , le tien semble presque finis , moi y as plus rien , juste le matos pour en faire un et pas la place pour le monter
enfin , c est moins grave , je scouat les réseaux de mes 2 clubs
Qu'est-ce qui s'est passé Jean-Michel ? Tu as déménagé ?
Comme convenu voici quelques vidéos réalisées avec un APN..
Premiers essais entre les 2 hélicos et voies de garage avec une 140 BR Fleischmann
https://www.youtube.com/watch?v=dA3Q7NfOaR0&feature=channel&list=UL
ABJ2 Electroten
https://www.youtube.com/watch?v=lYuCpJT5gY8&feature=channel&list=UL
Voici quelques vidéo d'essais des voies en cours...la liaison (provisoire) entre les 2 hélicoïdales à été faite en 2 h pour amuser les petits au mois de juillet..
Bal des vapeurs :
https://www.youtube.com/watch?v=h28-b69S9x8&feature=youtu.be
Rame Flirt
https://www.youtube.com/watch?v=OXyj9KkKeUs&feature=related
Essais X73918 (version Métrolor) sur la raquette que je suis en "train" de réaliser (pour l'expo d'Orléans) jusqu’au voies de Garages de mon ami Daniel
https://www.youtube.com/watch?v=6N99UACe2vc&feature=channel&list=UL
Re: HO - Le réseau de papybricolo
papybrocolo a écrit:jmd_91 a écrit:hello Papybricolo ,
au moins , le tien semble presque finis , moi y as plus rien , juste le matos pour en faire un et pas la place pour le monter
enfin , c est moins grave , je scouat les réseaux de mes 2 clubs
Qu'est-ce qui s'est passé Jean-Michel ? Tu as déménagé ?
non , juste abandonner le train réduit dans l imédiat , je continu as stoker et je vais me faire un circuit de voiture 1/40° Jouef de 2.50 X 1.00 , le train reste stocker pour un futur +/- long .
jmd_91- CMD91 & le CMFJ 91
-
Nombre de messages : 2084
Age : 55
Localisation : 91 essonne
Loisirs : plein chose en rapport avec mes activités pro
Date d'inscription : 21/01/2011
Re: HO - Le réseau de papybricolo
des nouvelles du réseau :
le niveau N0 à ce jour avec le retour du Niveau N+1 et en fond la ville haute ou circulera le tram en navette
les voies de la gare (en courbes ) ainsi que celles de la Halle à la sortie de l'hélico droite
les 2 voies de l'EP pour la future carrière au dessus de l'hélico droite
la voie de ceinture et les voies de la gare gauche sont terminées et on voit au fond les 2 voies d'entrées au futur dépôt qui va prendre toute la place vide
le tracé du petit bout de HOm qui partira au dessus du tunnel gauche et qui aura un tronçon commun avec le tramway..
Et pour finir le pont qui relie l’hélico gauche au niveau zéro (la voie est posée) mais le décor n'est pas terminé) ce pont est démontable pour accès derrière la poutre..
idem pour le trou carré derrière qui sera une trappe avec au dessus la cité "cheminote"
25 moteurs d'aiguillages sur 32 sont raccordés aux 8 modules décodeurs sur les tableaux 1 et 2.
44 Zones sur 51 sont raccordées aux 7 modules de rétro sur les tableaux 1 et 2
voici le schéma qui sera mis en place courant aout sur RRTC

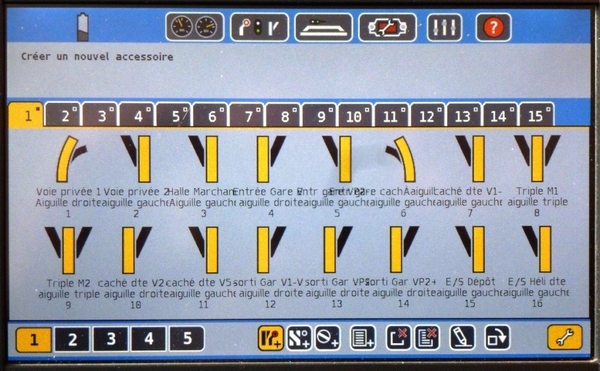

Et les 25 moteurs d'aiguilles sont déjà prévues dans l'ECos (reste les essais !!!)
le niveau N0 à ce jour avec le retour du Niveau N+1 et en fond la ville haute ou circulera le tram en navette
les voies de la gare (en courbes ) ainsi que celles de la Halle à la sortie de l'hélico droite
les 2 voies de l'EP pour la future carrière au dessus de l'hélico droite
la voie de ceinture et les voies de la gare gauche sont terminées et on voit au fond les 2 voies d'entrées au futur dépôt qui va prendre toute la place vide
le tracé du petit bout de HOm qui partira au dessus du tunnel gauche et qui aura un tronçon commun avec le tramway..
Et pour finir le pont qui relie l’hélico gauche au niveau zéro (la voie est posée) mais le décor n'est pas terminé) ce pont est démontable pour accès derrière la poutre..
idem pour le trou carré derrière qui sera une trappe avec au dessus la cité "cheminote"
25 moteurs d'aiguillages sur 32 sont raccordés aux 8 modules décodeurs sur les tableaux 1 et 2.
44 Zones sur 51 sont raccordées aux 7 modules de rétro sur les tableaux 1 et 2
voici le schéma qui sera mis en place courant aout sur RRTC
Et les 25 moteurs d'aiguilles sont déjà prévues dans l'ECos (reste les essais !!!)
Re: HO - Le réseau de papybricolo
Bonjour Papybricolo.
Je viens de visionner tes vidéos, adorable celle ou les 2 spectateurs
installer à la place d'honneur admire ta passion.
j'espére que le virus passera dans leurs veines
Amicalement pipa
Je viens de visionner tes vidéos, adorable celle ou les 2 spectateurs
installer à la place d'honneur admire ta passion.
j'espére que le virus passera dans leurs veines
Amicalement pipa
Chaudet- j'occupe les lieux
-
Nombre de messages : 672
Age : 77
Localisation : allonnes
Date d'inscription : 31/10/2009
Re: HO - Le réseau de papybricolo
à toi JEAN-CLAUDE, bon boulot et impressionnant. Quand je pense que je n'ai pas encore ébauché mon tracé, ça me fais peur rien que de voir tous ces branchement . . . : :blase:
patchoutchou- Chef oui Chef
-
Nombre de messages : 18978
Age : 64
Localisation : Les ARDENNES... Pour le moment
Loisirs : modelisme ferroviaire HO & autre bricolage...
Date d'inscription : 14/01/2013
Re: HO - Le réseau de papybricolo
vraiment beau ce réseau et cela prend forme, moi j'aimerai en avoir autant et pouvoir faire rouler mes trains sans arrêts,
Re: HO - Le réseau de papybricolo
MERCI les Amis..
je viens d'acheter le RMF hors série sur les dépôts (je vous le présenterai dans la bonne rubrique ) et donc ça me fait envie...donc je commence à y réfléchir pour mon dépôt...
je viens d'acheter le RMF hors série sur les dépôts (je vous le présenterai dans la bonne rubrique ) et donc ça me fait envie...donc je commence à y réfléchir pour mon dépôt...
Re: HO - Le réseau de papybricolo
vraiment la classe ce réseau et tu dois avoir un plaisir immense en vu de la capacité de jeu
Re: HO - Le réseau de papybricolo
Voici les news du réseau
- Fin de la pose des voies principales
- début de fonctionnement avec RRTC
- début de la construction du dépôt
- les trappes d'accès coté dépôt et coté hélico droite sont terminées (il ne reste qu'a les aménager)
La difficulté pour le dépôt était de n'avoir que 1,70 m x 0,90 m et une trappe d'accès à laisser sans rails !
1 croquis du dépôt projeté
2 plan d'implantation à l’échelle
Bon le pont tournant sera bien dans ce secteur : décision de découper le CP et essai de pose des voies à blanc (en attendant que j'approvisionne du matériel
Là encore une difficulté : laisser de la place au quai voyageur pour la voie en courbe derrière !
La trappe d'accès sera occupée par la cité cheminote...
Il faudra que j'améliore les courbes du fond lors de la pose définitive...
Voici une vue d'ensemble avec en 1er plan la trappe d'accès de l'hélico droite recouverte de polystyrène extrudé qui va servir de base à la future carrière...
une vidéo du tour du réseau faite la semaine avant les tx du dépôt à voir en 2 parties (mon doigt a glissé du "button"
)
- Fin de la pose des voies principales
- début de fonctionnement avec RRTC
- début de la construction du dépôt
- les trappes d'accès coté dépôt et coté hélico droite sont terminées (il ne reste qu'a les aménager)
La difficulté pour le dépôt était de n'avoir que 1,70 m x 0,90 m et une trappe d'accès à laisser sans rails !
1 croquis du dépôt projeté
2 plan d'implantation à l’échelle
Bon le pont tournant sera bien dans ce secteur : décision de découper le CP et essai de pose des voies à blanc (en attendant que j'approvisionne du matériel
Là encore une difficulté : laisser de la place au quai voyageur pour la voie en courbe derrière !
La trappe d'accès sera occupée par la cité cheminote...
Il faudra que j'améliore les courbes du fond lors de la pose définitive...
Voici une vue d'ensemble avec en 1er plan la trappe d'accès de l'hélico droite recouverte de polystyrène extrudé qui va servir de base à la future carrière...
une vidéo du tour du réseau faite la semaine avant les tx du dépôt à voir en 2 parties (mon doigt a glissé du "button"
)
Re: HO - Le réseau de papybricolo
Ce réseau est et sera magnifique au regard des photos présentés.
Bonne continuation.
Amicalement
Patrick
Bonne continuation.
Amicalement
Patrick
Tchou-tchou- moi je reste
-
Nombre de messages : 487
Age : 59
Localisation : Saint-Junien, Haute-Vienne, Limousin
Loisirs : Auto retro, Organiste. Train réel et Zero
Date d'inscription : 18/12/2011
Re: HO - Le réseau de papybricolo
Superbe travail et je m'amuse à regarder les vidéos, on doit s’éclater...
Félicitation
Félicitation
patchoutchou- Chef oui Chef
-
Nombre de messages : 18978
Age : 64
Localisation : Les ARDENNES... Pour le moment
Loisirs : modelisme ferroviaire HO & autre bricolage...
Date d'inscription : 14/01/2013
Re: HO - Le réseau de papybricolo
Woui ça va devenir INTÉRESSANT...
Je suis en "train" de travailler sur les bâtiments (en attendant d'aller à la campagne pour continuer mes tx..)
J'avais 3 boites (non montées MKD) depuis des années sur une étagère...
Bien que je ne suis plus "fan" du plastique et vu le prix des bâtiments (si on veux du beau..) je me suis donc résigné à les monter ..
La lampisterie est montée et le bâtiment de la feuille (au 3/4)...mais finalement entièrement repeint (à ma sauce ) ça change tout...
il va me rester la sablerie / TIA et ensuite toutes les façades et fond de décor de chez R et Cie (qui vont être revues et complétés à ma sauce..)
Je suis en "train" de travailler sur les bâtiments (en attendant d'aller à la campagne pour continuer mes tx..)
J'avais 3 boites (non montées MKD) depuis des années sur une étagère...
Bien que je ne suis plus "fan" du plastique et vu le prix des bâtiments (si on veux du beau..) je me suis donc résigné à les monter ..
La lampisterie est montée et le bâtiment de la feuille (au 3/4)...mais finalement entièrement repeint (à ma sauce ) ça change tout...
il va me rester la sablerie / TIA et ensuite toutes les façades et fond de décor de chez R et Cie (qui vont être revues et complétés à ma sauce..)
Re: HO - Le réseau de papybricolo
TOP, vivement les photos...
patchoutchou- Chef oui Chef
-
Nombre de messages : 18978
Age : 64
Localisation : Les ARDENNES... Pour le moment
Loisirs : modelisme ferroviaire HO & autre bricolage...
Date d'inscription : 14/01/2013
Re: HO - Le réseau de papybricolo
Super ce réseau,
aussi pour ton plan de dépôt.
aussi pour ton plan de dépôt.
Je viens de le commander via internet (je ne le trouve pas en kiosque) et moi aussi je vais peut être m'en inspirer pour essayer de finir mon dépôt type ouest-étatpapy-bricolo a écrit:
je viens d'acheter le RMF hors série sur les dépôts...
nonotorail- au fond de la classe!!!
-
Nombre de messages : 4487
Age : 60
Localisation : sur demande
Loisirs : vivre une retraite tranquille, mais pour cela faut passer son temps à éviter les casse-bonbons
Date d'inscription : 30/04/2007
Re: HO - Le réseau de papybricolo
Lors de mes dernières emplettes j’ai acquis des fosses Peco qui sont conditionnées en paquet de 6 éléments pour faire soit une Fosse de 296 mm ou bien deux de 148 mm
Comme ceci :
J’ai choisi l’option d’acheter 2 paquets soit 12 éléments et ainsi faire 3 fosses de 197,3 mm
Après un collage des éléments :
-petite astuce : monter à blanc les éléments avec les rails écarter chaque élément d’environ 2 cm poser une goutte de colle sur les languettes prévues pour…et repousser rapidement chaque élément ainsi les rails serviront de guide pendant le séchage de la colle…
Je colle les escaliers (attention il y a un sens : la partie creuse vers le bas de la fosse)
Et je peins l’escalier : gris ciment neuf (à patiner ensuite)et j’en passe un léger coup au fond et sur les côtés de la fosse
Pendant que cela sèche je peint en noir les plaques de tôles striées (qui seront à patiner ensuite lors de la patine de la voie ) et une fois secs je les colle sur les fosses...
Ayant acquis il y a fort longtemps des maquettes MKD et bien que je ne suis pas " fan " du plastique, cette semaine j’ai commencé deux bâtiments : avec l’idée de les transformer à ma sauce...
La lampisterie et le bureau de la feuille
Pour la lampisterie j’ai tapoté la peinture (assez épaisse) avec un pinceau dur pour donner un effet crépi (il y a encore plein de retouches à faire sur les grilles et encadrements (que j’aurai du coller après)ainsi que les patines : murs, toiture etc...
Pour le bureau de la feuille j'ai badigeonné la brique avec un beige clair très dilué et immédiatement repassé le pinceau en le trempant dans l'eau et rincer (il reste encore toutes les patines et accessoires...) je ne vais pas accoler le hangar prévu à côté (je le mettrai ailleurs selon les places restantes...
En attendant j'attaque la sablerie, Huilerie et distributeur de TIA (Là c'est un gros morceau avec le portique !)
Il est vrai qu’à l'état initial ça fait "plastoc" !!!
Comme ceci :
J’ai choisi l’option d’acheter 2 paquets soit 12 éléments et ainsi faire 3 fosses de 197,3 mm
Après un collage des éléments :
-petite astuce : monter à blanc les éléments avec les rails écarter chaque élément d’environ 2 cm poser une goutte de colle sur les languettes prévues pour…et repousser rapidement chaque élément ainsi les rails serviront de guide pendant le séchage de la colle…
Je colle les escaliers (attention il y a un sens : la partie creuse vers le bas de la fosse)
Et je peins l’escalier : gris ciment neuf (à patiner ensuite)et j’en passe un léger coup au fond et sur les côtés de la fosse
Pendant que cela sèche je peint en noir les plaques de tôles striées (qui seront à patiner ensuite lors de la patine de la voie ) et une fois secs je les colle sur les fosses...
Ayant acquis il y a fort longtemps des maquettes MKD et bien que je ne suis pas " fan " du plastique, cette semaine j’ai commencé deux bâtiments : avec l’idée de les transformer à ma sauce...
La lampisterie et le bureau de la feuille
Pour la lampisterie j’ai tapoté la peinture (assez épaisse) avec un pinceau dur pour donner un effet crépi (il y a encore plein de retouches à faire sur les grilles et encadrements (que j’aurai du coller après)ainsi que les patines : murs, toiture etc...
Pour le bureau de la feuille j'ai badigeonné la brique avec un beige clair très dilué et immédiatement repassé le pinceau en le trempant dans l'eau et rincer (il reste encore toutes les patines et accessoires...) je ne vais pas accoler le hangar prévu à côté (je le mettrai ailleurs selon les places restantes...
En attendant j'attaque la sablerie, Huilerie et distributeur de TIA (Là c'est un gros morceau avec le portique !)
Il est vrai qu’à l'état initial ça fait "plastoc" !!!
Re: HO - Le réseau de papybricolo
Superbe les maquettes et puis, si elles sont bien peintes, on oubli vite que c'est de la MKD...
patchoutchou- Chef oui Chef
-
Nombre de messages : 18978
Age : 64
Localisation : Les ARDENNES... Pour le moment
Loisirs : modelisme ferroviaire HO & autre bricolage...
Date d'inscription : 14/01/2013
Re: HO - Le réseau de papybricolo
oui le côté plastique est vraiment terrible sur ces maquettes, une peinture est toujours la bienvenue surtout quand c’est beau comme là
Re: HO - Le réseau de papybricolo
Ayant eu mon matériel (sauf un moteur d'aiguillage que j'ai oublié d’acheter !!!!)
J'ai installé définitivement toutes les voies et aiguillages du dépôt ainsi que 3 moteurs (sur les 4 prévus) les fils de rétro sont soudés et (pendouille sous le plan de roulement) les fils d'alimentation des moteurs et cœurs d'aiguillages pendouillent aussi
Ça commence à faire une belle petite toile d'araignée la dessous ! (bon on verra cela au prochain voyage dans 8 jours...)
Alors par contre sur le dessus j'ai même posé les fosses et les voies de stationnement des locos ainsi qu'une voie plus longues derrière la voie des wagons (suggestion de mon copain Marc) qui pourrait servir au train de secours (d'ailleurs je me demande si je ne vais pas la raccorder à la voie d’évitement de la gare ?)
Voilà pour commencer les images des fosses (c'est un agrandissement de la photo de l'ensemble j'essayerai dans faire une plus nette)
voici la sortie du pont tournant
voici la vue d'ensemble avec les maquettes pour le dépôt + d'autres qui ne sont là que pour voir la place dont je dispose..
et puis aussi avec du matériel pour voir :D
C'est un peu serré ? Je vais diminuer le nombre de voies et en mettre qu’une sur deux
J'ai installé définitivement toutes les voies et aiguillages du dépôt ainsi que 3 moteurs (sur les 4 prévus) les fils de rétro sont soudés et (pendouille sous le plan de roulement) les fils d'alimentation des moteurs et cœurs d'aiguillages pendouillent aussi
Ça commence à faire une belle petite toile d'araignée la dessous ! (bon on verra cela au prochain voyage dans 8 jours...)
Alors par contre sur le dessus j'ai même posé les fosses et les voies de stationnement des locos ainsi qu'une voie plus longues derrière la voie des wagons (suggestion de mon copain Marc) qui pourrait servir au train de secours (d'ailleurs je me demande si je ne vais pas la raccorder à la voie d’évitement de la gare ?)
Voilà pour commencer les images des fosses (c'est un agrandissement de la photo de l'ensemble j'essayerai dans faire une plus nette)
voici la sortie du pont tournant
voici la vue d'ensemble avec les maquettes pour le dépôt + d'autres qui ne sont là que pour voir la place dont je dispose..
et puis aussi avec du matériel pour voir :D
C'est un peu serré ? Je vais diminuer le nombre de voies et en mettre qu’une sur deux
Re: HO - Le réseau de papybricolo
SUPERBE, je trouve ça sympa & au moins, il y a de la belle LOCO... J'adore
patchoutchou- Chef oui Chef
-
Nombre de messages : 18978
Age : 64
Localisation : Les ARDENNES... Pour le moment
Loisirs : modelisme ferroviaire HO & autre bricolage...
Date d'inscription : 14/01/2013
Page 1 sur 6 • 1, 2, 3, 4, 5, 6
Page 1 sur 6
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
