Eclairage permanent sur X 2800 et RGP Roco

Aller en bas

Eclairage permanent sur X 2800 et RGP Roco Empty Eclairage permanent sur X 2800 et RGP Roco

Message par snoop27 le Jeu 8 Déc 2016 - 19:49

Bonsoir à tous, n'étant pas spécialiste digital voici ma question :
J'ai acquis les retirages de chez Roco, l'X 2800 bleu et la RGP rouge en digital sound...
Seulement l'éclairage voyageurs est allumé en permanence et n'est pas commandé par le décodeur Shocked Shocked
Dans le même temps sur ces deux engins, il y a une fonction qui est inutilisée... Est il possible de commander l'allumage voyageur en récupérant cette fonction libre ?
Et si oui, comment ?

Merci pour votre aide Cool
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 13202
Age : 57
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Eclairage permanent sur X 2800 et RGP Roco Empty Re: Eclairage permanent sur X 2800 et RGP Roco

Message par Michel3 le Jeu 8 Déc 2016 - 19:52

Oui c'est possible . deux solutions
1 on bricole
2 on utilise les cartes Miniature Passion
Michel3
Michel3
Savoie bien !

Masculin
Nombre de messages : 3600
Age : 60
Localisation : Savoie-Normandie-Niemen ?
Loisirs : Modélisme H0, trains réels, photos
Date d'inscription : 10/11/2010

http://rail.73.pagesperso-orange.fr/Default.htm

Revenir en haut Aller en bas

Eclairage permanent sur X 2800 et RGP Roco Empty Re: Eclairage permanent sur X 2800 et RGP Roco

Message par snoop27 le Jeu 8 Déc 2016 - 22:51

:blase: oui, des précisions peut être Rolling Eyes
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 13202
Age : 57
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Eclairage permanent sur X 2800 et RGP Roco Empty Re: Eclairage permanent sur X 2800 et RGP Roco

Message par Michel3 le Ven 9 Déc 2016 - 20:26

Bricolage : il te faudra changer l'éclairage par des LED autrement le plafond ne va pas aimer, ensuite tu soudes un coté d'un fils bleu sur le ruban de LED et de l'autre tu cherches le bleu du décodeur sur le CI, il se retrouve au départ vers les feux avants. l'autre borne du ruban sera relié au fil vert ou mieux au violet. je te ferai un schéma

Je te vois demain a Mersault ? il y a Miniature Passion qui vend des platines toutes faites
Michel3
Michel3
Savoie bien !

Masculin
Nombre de messages : 3600
Age : 60
Localisation : Savoie-Normandie-Niemen ?
Loisirs : Modélisme H0, trains réels, photos
Date d'inscription : 10/11/2010

http://rail.73.pagesperso-orange.fr/Default.htm

Revenir en haut Aller en bas

Eclairage permanent sur X 2800 et RGP Roco Empty Re: Eclairage permanent sur X 2800 et RGP Roco

Message par nonotorail le Dim 9 Fév 2020 - 15:40

snoop27 a écrit:Bonsoir à tous, n'étant pas spécialiste digital voici ma question :
J'ai acquis les retirages de chez Roco, l'X 2800 bleu et la RGP rouge en digital sound...
Seulement l'éclairage voyageurs est allumé en permanence et n'est pas commandé par le décodeur Shocked Shocked
Dans le même temps sur ces deux engins, il y a une fonction qui est inutilisée... Est il possible de commander l'allumage voyageur en récupérant cette fonction libre ?
Et si oui, comment ?

Merci pour votre aide Cool

Je ne sais pas si ce fil est toujours d'actualité, mais comme je viens de modifié mon X2862 Roco digital sound pour pouvoir allumer ou non l'éclairage voyageur.

Tout d'abord il faut trouver le type de décodeur installé dans l'autorail.
C'est un MX645P16 de chez Zimo:
Eclairage permanent sur X 2800 et RGP Roco Zimo-m10
Il faut trouver les fonctions de libres, à force de chercher, aux 1 et deux ne sont pas utilisés (repérés en vert et en violet)

Donc logiquement on peut se servir de ces 2 sorties pour l'éclairage voyageur.

Ensuite j'ai déssoudé les ampoules de dessus la platine pour ensuite coller dessous un ruban led.
Eclairage permanent sur X 2800 et RGP Roco 2862-210

Eclairage permanent sur X 2800 et RGP Roco 2862-211

A suivre schémas pour le câblage au décodeur.
nonotorail
nonotorail
au fond de la classe!!!

Masculin
Nombre de messages : 4646
Age : 56
Localisation : Juste à côté de Saintes
Loisirs : vivre une retraite tranquille, mais pour cela faut passer son temps à éviter les casse-c.....s
Date d'inscription : 30/04/2007

Revenir en haut Aller en bas

Eclairage permanent sur X 2800 et RGP Roco Empty Re: Eclairage permanent sur X 2800 et RGP Roco

Message par nonotorail le Dim 9 Fév 2020 - 16:14

La toute première chose à faire est d'enlever le décodeur pour ne pas le détruire lors des soudures.

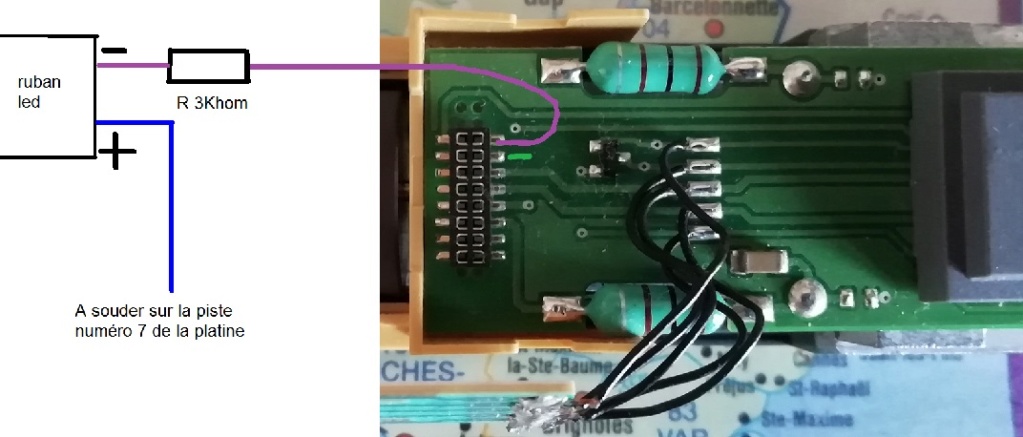

Ensuite souder le fil violet sur la platine moteur comme sur le scémas.
Le raccorder au moins de la bande led en insérant une résistance de 3 Khom.
Raccorder le plus de la bande led à la piste numéro 7 de la platine compartiment voyageurs.
Eclairage permanent sur X 2800 et RGP Roco 2862-p10
Eclairage permanent sur X 2800 et RGP Roco 2862-p11

Remonter le décodeur.

Pour commander l'éclairage voyageur, j'ai fais le choix d'utiliser F6 qui à l'origine commande le mode manoeuvre.
On ne peut plus utiliser ce mode, mais perso ça ne me gène pas.

Il faut modifier ou confirmer les cv suivants:

cv 124 = 0
cv 61 = 0
cv 40 = 1

Voilà, maintenant l'éclairage voyageur est indépendant et commandé par F6.

Par contre je ne sais pas si c'est valable avec la RGP.
nonotorail
nonotorail
au fond de la classe!!!

Masculin
Nombre de messages : 4646
Age : 56
Localisation : Juste à côté de Saintes
Loisirs : vivre une retraite tranquille, mais pour cela faut passer son temps à éviter les casse-c.....s
Date d'inscription : 30/04/2007

Revenir en haut Aller en bas

Eclairage permanent sur X 2800 et RGP Roco Empty Re: Eclairage permanent sur X 2800 et RGP Roco

Message par snoop27 le Dim 9 Fév 2020 - 16:56

Super tout ça et clair
:merci à toi Nonotorail :super:
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 13202
Age : 57
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Eclairage permanent sur X 2800 et RGP Roco Empty Re: Eclairage permanent sur X 2800 et RGP Roco

Message par Michel3 le Jeu 13 Fév 2020 - 21:16

Très intéressant :applause :applause
Michel3
Michel3
Savoie bien !

Masculin
Nombre de messages : 3600
Age : 60
Localisation : Savoie-Normandie-Niemen ?
Loisirs : Modélisme H0, trains réels, photos
Date d'inscription : 10/11/2010

http://rail.73.pagesperso-orange.fr/Default.htm

Revenir en haut Aller en bas

Eclairage permanent sur X 2800 et RGP Roco Empty Re: Eclairage permanent sur X 2800 et RGP Roco
