Vous prendrez bien un peu de saucisson ?

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Vous prendrez bien un peu de saucisson ?

Message par Francis Bour le Dim 2 Nov 2014 - 20:52

Bonsoir à tous.
Après les wagons couverts Makette, j'ai débuté le montage d'une voiture métallique allégée ETAT, surnommée "saucisson" par les cheminots à cause de sa forme ovoïde.
C'est un très vieux kit Loco Diffusion (de 1977) en laiton photogravé et bronze que j'ai trouvé sur La Baie (EPM l'a annoncé, mais je n'y crois pas trop dans un délai raisonnable).

Le montage commence par l'aménagement intérieur avec le couloir et les cloisons de compartiments à souder sur la plaque formant le plancher.





C'est seulement au moment de mettre les portes de compartiments que je me suis aperçu que j'avais pris la plaque à l'envers, ce qui fait que les portes ne coulissent pas. Tant pis, on fera avec.

Ensuite on monte les bogies (avec suspension fonctionnelle s'il vous plait) composés des flancs et des balanciers, des sabots de frein, de pièces de laiton pour le maintien des balanciers et d'une pièce de plastique (pour l'isolation des deux côtés). Les essieux tournent dans des paliers en laiton.







La mise en place des petits ressorts est "un peu" délicate, mais on y arrive.

Sur la version que j'ai (Voiture A8), il est prévu une paroi intérieure. Du côté compartiments, cette cloison comporte les tablettes à replier dans les compartiment.





L'espace disponible pour la mise en peinture du côté couloir est très réduit et promet quelques jurons.

Ensuite on monte les flancs de caisse qui sont soudés aux renforts sous la caisse et aux faces d'extrémité de la voiture.





Sur les photos, la toiture est juste posée : Elle sera fixée par deux vis (dans les toilettes).

Ensuite, on monte les porte bagages (C'est long et répétitif : On devrait interdire les bagages à main dans les trains): Deux petites plaques grillagées à souder sur une armature en laiton. Normalement, on doit les souder en place , mais cela empêcherait une mise en peinture correcte des cloisons, donc j'ai décidé de les coller à la cyano plus tard, en même temps que les banquettes (en plastique moulé).



Voila pour ce week-end.
Le roulement est très bon malgré la masse importante de la voiture (plus de 200 g).
avatar
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1033
Age : 57
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par jmd_91 le Dim 2 Nov 2014 - 21:32

hello ,

colossal travail Shocked , bonne continuation :super:

_________________
picasso

Wink

Bricoleur Trouvetou :siffle
avatar
jmd_91
CMD91 & le CMFJ 91
CMD91 & le CMFJ 91

Masculin
Nombre de messages : 2127
Age : 48
Localisation : 91 essonne
Loisirs : plein chose en rapport avec mes activités pro
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par Francis Bour le Dim 2 Nov 2014 - 23:06

Merci, mais ce kit est vraiment bien conçu et il ne présente pas de véritable difficulté.
avatar
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1033
Age : 57
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par snoop27 le Dim 2 Nov 2014 - 23:47

Il m'épate à chaque fois, un travail précis :applause :applause :applause
Dommage que ces voitures ne soient pas reproduites, j'adore
Je les ai connues sur St Lazare en 78, c'était le début pour moi et la fin pour elles...
avatar
snoop27
Reporter Picasso
Reporter Picasso

Masculin
Nombre de messages : 9167
Age : 54
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par Francis Bour le Jeu 20 Nov 2014 - 20:16

Bonsoir.
Trois petites photos des travaux de ces derniers jours : Peinture de l'intérieur de la voiture et mise en place des sièges et des porte bagages.


La mise en place de la barre d'appui (en maillechort à enfiler dans deux trous des cloisons d'extémité) le long du couloir est un peu délicate à cause du manque d'espace et d'une visibilité réduite.


Le kit propose une version "fin de carrière" avec des baies ouvrantes en deux parties (la séparation est matérialisée par une barre de laiton au tiers inférieur des baies) mais les version ETAT avaient seulement une petite ouverture carrée eu haut des baies. J'ai recoupé la barre inférieure et je m'en suis servi pour réaliser ces petites ouvertures.



Finalement, la peinture du sol et des parois du couloir n'a pas été aussi compliquée que ce que je craignais.
La suite, c'est apprêt phosphatant en bombe, puis peinture de la caisse.
avatar
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1033
Age : 57
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par murielle le Jeu 20 Nov 2014 - 21:11

punaise, j’aimerai tant en avoir de ces voitures, AL possède plusieurs kits comme le tien et n’a pas le courage de les monter, on attend la sortie des hypothétiques modèles de chez EPM, en attendant on va essayer de se fabriquer des modèles en N pour se faire la main.

en fin de carrière les bogies étaient identiques à ceux des voitures OCEM, sans perforations du à un système de freinage qui ne fera pas long feu vu sa complexité de mise en oeuvre.

tu as vraiment travaillé comme un artiste car effectivement ce kit n’est pas facile à monter, j’avais une personne qui cherchait quelqu’un pour monter les siennes et j’ai demandé autour de moi et personne ne voulait.

si tu as besoin d’information, je peux te mettre cela sur ce fil.

_________________
avatar
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 21270
Age : 45
Localisation : Caudebec les Elbeuf
Loisirs : dicter ma loi
Date d'inscription : 14/02/2007

http://picasso.superforum.fr

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par Francis Bour le Jeu 20 Nov 2014 - 22:17

Merci Murielle.
Même si je suis déjà bien avancé, toute information sur ces voitures est bonne à prendre.
En particulier, je m'interroge sur la couleur de la toiture au réseau de l'ETAT: Verte comme la caisse, gris moyen comme les OCEM, gris foncé comme les voitures JEP ou noire comme indiqué par la notice Loco-Diff.
avatar
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1033
Age : 57
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par snoop27 le Jeu 20 Nov 2014 - 22:32

Joli travail, comme d'habitude :bravo
Il faut que je retrouve, j'ai une photo noir et blanc de ces voitures à St Lazare...

En attendant une petite fiche technique
avatar
snoop27
Reporter Picasso
Reporter Picasso

Masculin
Nombre de messages : 9167
Age : 54
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par Francis Bour le Ven 21 Nov 2014 - 7:40

Merci.
avatar
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1033
Age : 57
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par murielle le Ven 21 Nov 2014 - 20:30

je te scan cela rapidement, il me semble qu’à l’origine, les voitures avaient le toit et les bouts en noir et la caisse verte et châssis noir... ensuite verte complètement et châssis gris.

_________________
avatar
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 21270
Age : 45
Localisation : Caudebec les Elbeuf
Loisirs : dicter ma loi
Date d'inscription : 14/02/2007

http://picasso.superforum.fr

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par Francis Bour le Ven 21 Nov 2014 - 20:53

Merci Murielle.
De toutes manières, le châssis ne se voit pas beaucoup en dehors des bogies.
Une ch'tite photo de la caisse apprêtée.



J'ai occulté les baies en glissant un morceau de bristol entre la caisse et la sous-caisse (là où il faudra glisser les vitrages en rhodoïd). Je vais le laisser en place jusqu'au dernier moment, après les opérations de vernis et patine (mais il va falloir trouver des marquages puisque la planche de transferts est absente).
avatar
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1033
Age : 57
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par snoop27 le Ven 21 Nov 2014 - 22:41

J'ai retrouvé 2 photos en N/B, mais il est tard, je les scan demain promis.

En tout cas, même en apprêt la caisse est agréable à regarder :bravo
avatar
snoop27
Reporter Picasso
Reporter Picasso

Masculin
Nombre de messages : 9167
Age : 54
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par murielle le Sam 22 Nov 2014 - 0:52

superbe travail Shocked

_________________
avatar
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 21270
Age : 45
Localisation : Caudebec les Elbeuf
Loisirs : dicter ma loi
Date d'inscription : 14/02/2007

http://picasso.superforum.fr

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par snoop27 le Sam 22 Nov 2014 - 11:05

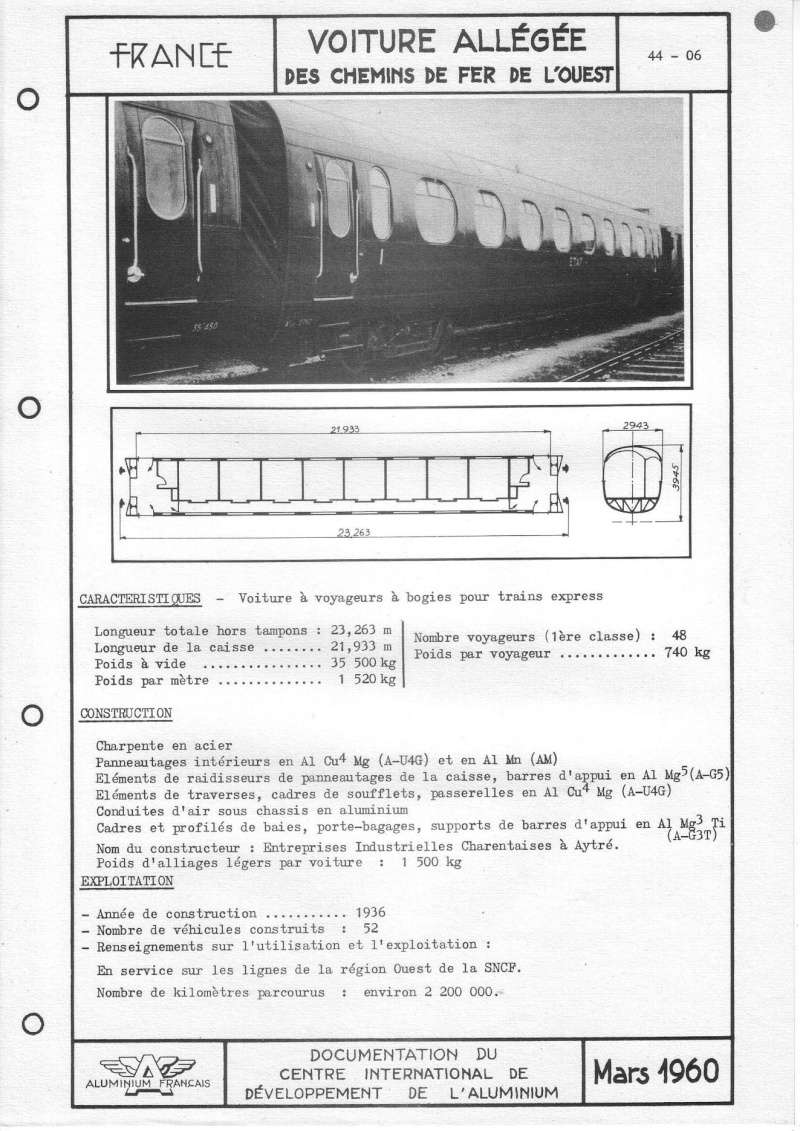

Comme promis, voici deux photos extraites du livre "La gare St Lazare et sa banlieue"

Les clichés sont pris du temps de la SNCF en 1963 et 1965, donc après l'époque ETAT, les toits semblent gris...
avatar
snoop27
Reporter Picasso
Reporter Picasso

Masculin
Nombre de messages : 9167
Age : 54
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par Francis Bour le Sam 22 Nov 2014 - 11:29

Bonjour Snoop27.
C'est aussi mon impression : Gris comme les OCEM pour les toitures.
Superbes images (d'un livre que je ne possède pas).
On voit aussi les baies ouvrantes en deux parties.
Merci beaucoup.
avatar
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1033
Age : 57
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par murielle le Sam 22 Nov 2014 - 14:41

Pour ce qui est de la couleur de la toiture, quand on avait la voiture saucisson à Elbeuf et ensuite aux IFS, on avait poncé le bout de la toiture pour réparation et on avait trouvé que du noir en première couche ou de l’apprêt ou les couches de vert, pas de gris ou autres couleurs.

Voila les images qui proviennent de la revue LE TRAIN:
(attention de laisser le temps aux images de s’ouvrir)




















_________________
avatar
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 21270
Age : 45
Localisation : Caudebec les Elbeuf
Loisirs : dicter ma loi
Date d'inscription : 14/02/2007

http://picasso.superforum.fr

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par Francis Bour le Sam 22 Nov 2014 - 17:49

Bonjour Murielle.
Merci pour ces magnifiques images (mais je trouve que le magasine Le Train est pénible de mettre souvent ses photos à cheval sur deux pages - C'est peut-être fait exprès) et pour ce témoignage de première main concernant la toiture.
Je vais donc la faire en noir et essayer de me procurer deux ou trois autres voitures à placer derrière une 2D2 501 à 523 "Cyclope" de l'ETAT.
avatar
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1033
Age : 57
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par samuel le Sam 22 Nov 2014 - 19:54

des images magnifiques
merci murielle
avatar
samuel
moi je reste
moi je reste

Masculin
Nombre de messages : 422
Age : 60
Localisation : 33 SAINT MEDARD EN JALLES
Loisirs : généalogie, programmation vb php, modélisme,
Date d'inscription : 11/01/2010

http://dalbera.info/

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par Francis Bour le Dim 30 Nov 2014 - 19:44

La construction avance: J'ai peint la caisse et la toiture et j'ai trouvé des lettres jaunes en décalques auprès d'un magasin de modélisme sur le net.
(il y a des chiffres et des lettres de 1 mm, 2 mm, 3 mm, 4 mm et 6 mm de haut. Comme par un fait exprès, il n'y a que deux fois le "T" en 3 mm de haut, donc il me faut deux planches pour une voiture).
J'ai utilisé les chiffres et lettres de 1 mm pour l'immatriculation (mais il n'y a que des majuscules, donc je fais l'impasse sur le marquage "yfi" qui suit le A8).
Voilà une photo de la voiture sur ses bogies : Le résultats me plait bien.


il reste à peindre les entourages des baies et les main-montoirs en argenté, placer les tampons, les soufflets et coller des attelages Symoba sous le châssis.
Il faudra aussi mettre en place une rampe d'éclairage et quelques passagers.
avatar
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1033
Age : 57
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par snoop27 le Dim 30 Nov 2014 - 21:17

:applause :applause :applause
Le rendu est magnifique même sans les finitions :bravo

Dommage qu'elles ne sortent pas en industriel, il y aurait de la demande je pense
avatar
snoop27
Reporter Picasso
Reporter Picasso

Masculin
Nombre de messages : 9167
Age : 54
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par Francis Bour le Lun 1 Déc 2014 - 12:42

Bonjour.
Le modèle est prévu par EPM (mais pas avant trois ans au moins).
avatar
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1033
Age : 57
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par Francis Bour le Mer 3 Déc 2014 - 20:31

Bonsoir.
J'ai (enfin) trouvé où étaient les trous sur les plongeurs des tampons et j'ai pu y insérer les fils d'acier qui font ressorts.



J'ai collé des soufflets dépliés (Rivarossi je crois) faute de mieux mais je cherche une astuce pour représenter l'espèce de toile caoutchoutée qui assurait la continuité du profil entre les voitures du temps de l'ETAT. Peut-être une chaussette fine genre Dimette, mais comment la fixer pour que cela reste démontable ?
avatar
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1033
Age : 57
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par snoop27 le Mer 3 Déc 2014 - 23:14

Pour l'espèce de soufflet pourquoi ne pas refaire ce que tu avais fait pour le couplage Bugatti ?
avatar
snoop27
Reporter Picasso
Reporter Picasso

Masculin
Nombre de messages : 9167
Age : 54
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par murielle le Jeu 4 Déc 2014 - 2:07

superbe, superbe, superbe !!!

_________________
avatar
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 21270
Age : 45
Localisation : Caudebec les Elbeuf
Loisirs : dicter ma loi
Date d'inscription : 14/02/2007

http://picasso.superforum.fr

Revenir en haut Aller en bas

Re: Vous prendrez bien un peu de saucisson ?

Message par Francis Bour le Jeu 4 Déc 2014 - 7:48

Bonjour et merci.
La technique utilisée pour le couplage Bugatti ou les SOMUA ne convient pas parce que je ne peux pas faire coulisser la partie en caoutchouc dans la seconde voiture. De toutes manières, ce n'est pas encore à l'ordre du jour puisque je n'ai pour l'instant qu'une seule voiture saucisson.
avatar
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1033
Age : 57
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas
