mes realisations /restaurations

Message par sebastien.s le Ven 10 Mai 2013 - 10:54

bonjour a tous

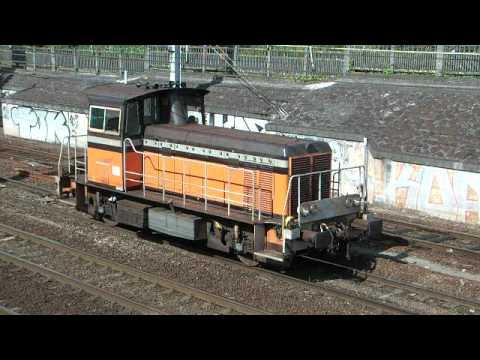

je vous propose le superdetaillage d'un y 8000 roco version année 1980 (plaque pochoir /pas de en relief ).
la base c'est celui ci ,acheté a un un membre de ce forum reconnaitras
cet version est avec chassis zamac,là est la difficulté .
[img][/img]
cahier des charges sont lourdes pour ce yoyo de 25 ans d'age :
-rambarde ,face avant arriere
-marchepieds
-anneaux de levage
-peinture partielle
-patine legere (une premiere Very Happy ).............pour moi un vrais challenge de patiné leger Laughing
-eclairage av et ar
celui ci ,est le miens perso pour des raisons d'epoque .
si vous avez des photo en hauteur et chassis de ce yoyo avec sa patine ....ca serais sympa .


Dernière édition par sebastien.s le Ven 10 Mai 2013 - 17:48, édité 1 fois
avatar
sebastien.s
Bielle87
Bielle87

Masculin
Nombre de messages : 1700
Age : 48
Localisation : 04700 la brillanne
Loisirs : sport / train ho (montage) et mes enfants
Date d'inscription : 20/06/2010

http://bielles87.blog4ever.com/blog/index-469414.html

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par murielle le Ven 10 Mai 2013 - 11:25

voila










_________________
avatar
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 21169
Age : 45
Localisation : nid d'aigle
Loisirs : dicter ma loi
Date d'inscription : 14/02/2007

http://picasso.superforum.fr

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par Francomtois 64 le Ven 10 Mai 2013 - 12:02

sebastien.s a écrit:bonjour a tous
je vous propose le superdetaillage d'un y 8000 roco version année 1980 (plaque pochoir /pas de en relief ).
la base c'est celui ci ,acheté a un un membre de ce forum reconnaitras
cet version est avec chassis zamac,là est la difficulté .
[img][/img]
cahier des charges sont lourdes pour ce yoyo de 25 ans d'age :
-rambarde ,face avant arriere
-marchepieds
-anneaux de levage
-peinture partielle
-patine legere (une premiere Very Happy ).............pour moi un vrais challenge de patiné leger Laughing
-eclairage av et ar
celui ci ,est le miens perso pour des raisons d'epoque .
si vous avez des photo en hauteur et chassis de ce yoyo avec sa patine ....ca serais sympa .

Twisted Evil Twisted Evil

_________________
PIERRE Francomtois d'origine Bearnais d'adoption amoureux de la Normandie et supporter du FC SOCHAUX
avatar
Francomtois 64
Vive la Normandie!!

Nombre de messages : 49109
Age : 67
Localisation : LONS (Pau)
Loisirs : modelisme , jeux sur PC, photos et videos
Date d'inscription : 05/09/2007

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par sebastien.s le Ven 10 Mai 2013 - 13:35

bonjour
ok merci murielle .
donc:
- patine de reference deuxieme et troisieme photo .
- rambardes de reference ,premiere photo
pour pierre :
t'inquiete pas je pense qu'il va etre pas mal . Cool

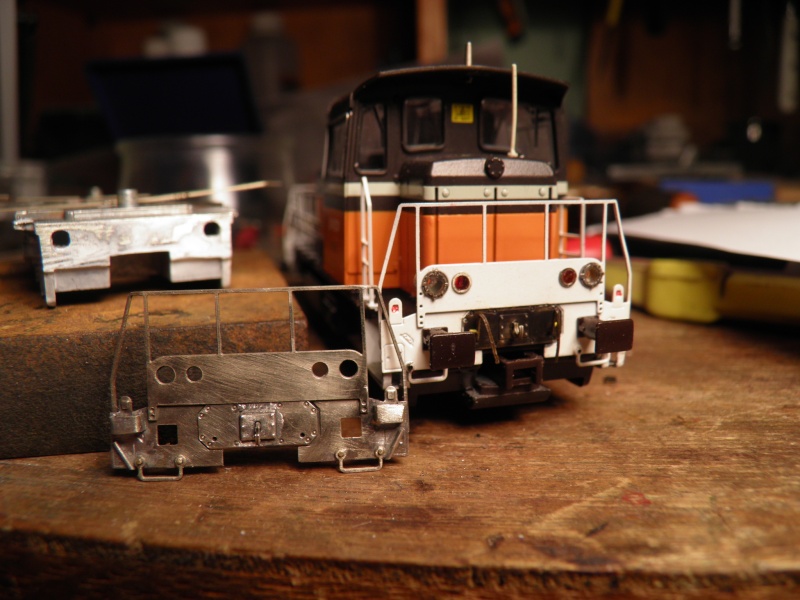

face avant et arriere + supports de rambardes + marchepieds + crochets de levage arrasés.
[img][/img]
[img][/img]
avatar
sebastien.s
Bielle87
Bielle87

Masculin
Nombre de messages : 1700
Age : 48
Localisation : 04700 la brillanne
Loisirs : sport / train ho (montage) et mes enfants
Date d'inscription : 20/06/2010

http://bielles87.blog4ever.com/blog/index-469414.html

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par sebastien.s le Ven 10 Mai 2013 - 17:45

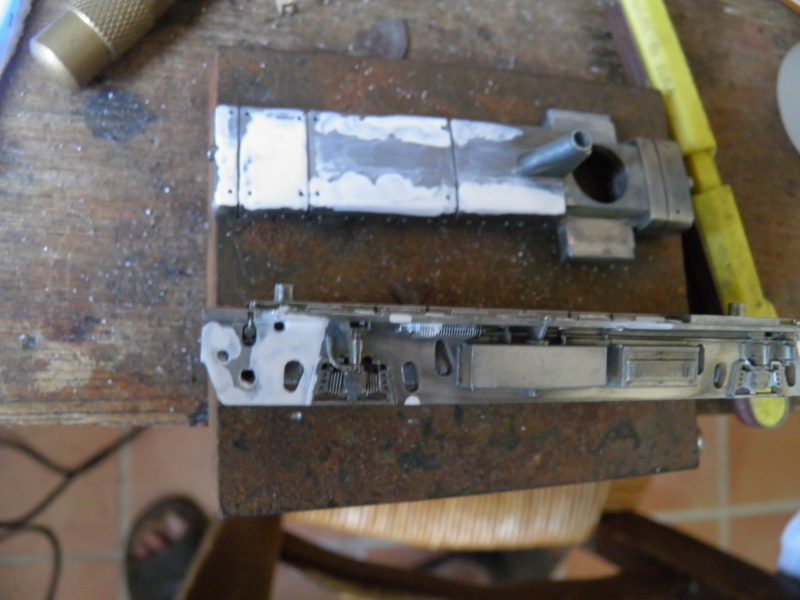

percage pour crochets de levage en 0.6 mm + decapage + polissage pour voir les defauts presents sur cet photo (rayure de poncage )
[img][/img]


serie limitée "chrome et flamme" Very Happy
[img][/img]

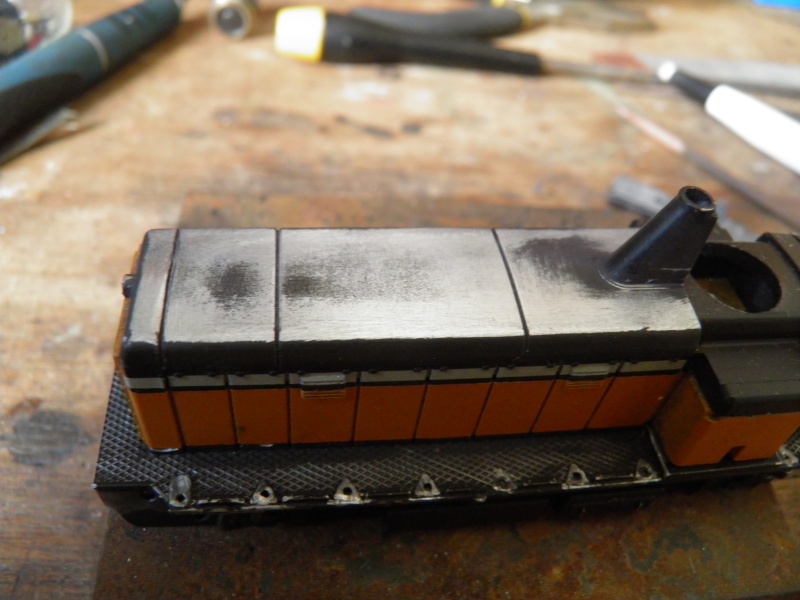

j'ai fait un essai pour effacer les essuies glaces en poncant puis par polissage .
[img][/img]

a+
avatar
sebastien.s
Bielle87
Bielle87

Masculin
Nombre de messages : 1700
Age : 48
Localisation : 04700 la brillanne
Loisirs : sport / train ho (montage) et mes enfants
Date d'inscription : 20/06/2010

http://bielles87.blog4ever.com/blog/index-469414.html

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par Francomtois 64 le Ven 10 Mai 2013 - 18:14

Il me tarde de voir le résultat final Very Happy

_________________
PIERRE Francomtois d'origine Bearnais d'adoption amoureux de la Normandie et supporter du FC SOCHAUX
avatar
Francomtois 64
Vive la Normandie!!

Nombre de messages : 49109
Age : 67
Localisation : LONS (Pau)
Loisirs : modelisme , jeux sur PC, photos et videos
Date d'inscription : 05/09/2007

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par elrouss le Ven 10 Mai 2013 - 21:01

Vivement la suite.
avatar
elrouss
je m'installe
je m'installe

Masculin
Nombre de messages : 53
Age : 55
Localisation : 08
Date d'inscription : 30/06/2012

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par murielle le Ven 10 Mai 2013 - 21:15

tres classe et rien à redire, vivement la suite Very Happy

_________________
avatar
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 21169
Age : 45
Localisation : nid d'aigle
Loisirs : dicter ma loi
Date d'inscription : 14/02/2007

http://picasso.superforum.fr

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par Tchou-tchou le Sam 11 Mai 2013 - 2:01

Bonjour,

Oui, c' est bien intéressant tout ça !

Amicalement.

Patrick
avatar
Tchou-tchou
moi je reste
moi je reste

Masculin
Nombre de messages : 459
Age : 52
Localisation : Saint-Junien, Haute-Vienne, Limousin
Loisirs : Auto retro, Organiste. Train réel et Zero
Date d'inscription : 18/12/2011

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par sebastien.s le Dim 12 Mai 2013 - 10:34

details important pour moi
-le marchepied ne passe pas DEVANT l'ouverture du chassis.(rouge)
-la fixation haute du marchepied est au niveau exacte de la rambarde (bleu).
-et le marchepied deborde du chassis sur sa partie avant
ces defauts sont simplements des contraintes de fabrication ............de l'epoque Very Happy


[img][/img]

en ho sur ce roco ca pourrait donner ca :
[img][/img]
donc je m'aplique a faire ce marchepied avec une seule fixation (celle horizontale ) car le zamac et percage font mauvais menages puis je me ferais un gabarit de percage pour les 3 autre marchepieds + les petits.
a+
avatar
sebastien.s
Bielle87
Bielle87

Masculin
Nombre de messages : 1700
Age : 48
Localisation : 04700 la brillanne
Loisirs : sport / train ho (montage) et mes enfants
Date d'inscription : 20/06/2010

http://bielles87.blog4ever.com/blog/index-469414.html

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par murielle le Dim 12 Mai 2013 - 13:09

superbe travail Very Happy

_________________
avatar
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 21169
Age : 45
Localisation : nid d'aigle
Loisirs : dicter ma loi
Date d'inscription : 14/02/2007

http://picasso.superforum.fr

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par cc7112 le Dim 12 Mai 2013 - 22:45

bien vu!!
Bon, je vais te regarder faire avant de me lancer!!! :cafe

Stéph

avatar
cc7112
je découvre
je découvre

Masculin
Nombre de messages : 15
Age : 36
Localisation : avignon
Date d'inscription : 12/05/2013

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par sebastien.s le Lun 13 Mai 2013 - 15:29

bonjour a tous et merci pour les encouragements
il en faut avec le chassis zamac de plus les marchepieds ne sont absolument pas fait pour les vrais cotes ,cad comme sur le reel .
pour la pose des marchepieds comme d'origine roco ca le fait mais si on imite le reel , bonjour l'ambiance !!!!!!
puisque j'ai commencé je continue a adapter les marchepieds du kit MAIS j'ai pris des notes (des sacrés notes d'ailleurs).
en photo :
revenons en arriere pour le chassis .
percage a 2 mm jusqu'a buté support triangle pour enlever le "tube" fixation des rambardes d'origine
[img][/img]
puis avec un cutter vous levez les bavures rondes puis avec cet fraise ou mieux ,un disque standard (pas diamanté) tres usé (diametre proche d'une pieces de 1 cts) .
[img][/img]
pour du nikel propre par la suite .
comme vous pouvez le voir j'y ai mis mon marbre pour pouvoir tenir la perceuse a 2 mains ,les derapages ca pardonne pas .
[img][/img]
repercez tout les fixations des rambardes en 0.6 /0.7 mm ,je ne sais pas vous mais j'ai eu cet surprise de percage non debouchant :maisoui:
avatar
sebastien.s
Bielle87
Bielle87

Masculin
Nombre de messages : 1700
Age : 48
Localisation : 04700 la brillanne
Loisirs : sport / train ho (montage) et mes enfants
Date d'inscription : 20/06/2010

http://bielles87.blog4ever.com/blog/index-469414.html

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par sebastien.s le Lun 13 Mai 2013 - 16:19

les tampons ont ete racourci de 1,5 mm cotés fixations ,puis j'y ai mis la partie basse de la rambarde avant et arriere
premier percage ,a l'angle sous la rambarde lateral
[img][/img]

le marchepied a ete racoucci au niveau du teton et plié apres la zone grillage ,voir photo
[img][/img]

et sa tombe pile poil ou il faut Very Happy
manque plus qu'a plier le reste et a faire ca x 3
comme dit auparavant ,les marchepeids ne sont absoluments pas adapter a ce pliage et je me doutais bien qu'avec la matiere zamac et les marchepieds pas adapté ca allait faire ............

[img][/img]

avant d'enlever les face avant et arriere j'ai marqué leurs traces sur les longerons en feutre rouge
en realité les petits marchepieds sont juste a quelque cm au dessus du bord de la face avant et arriere
et donc tracage avec ce procede peu ..............catholique Very Happy mais occasionnel.........pas sur la tete les gars ca fait mal !!!!
un super pieds a tracage je vous dit ...............
au lieu de faire un gabarit de pose POUR CE MODELE PERSO j'ai fait tout les marchepieds comme ceci
ici reglage du pied a coulisse a 2 mm ,ne pas oublier de bloquer la chose :grimace
[img][/img]

comme vous l'aurez remarqué ,finalement tout les percages seront de la partie sur les grands marchepieds.
prochaine etape ,crochets de levage puis apret au pinceau sur chassis ,capot en avant pulverisation de l'apret .


avatar
sebastien.s
Bielle87
Bielle87

Masculin
Nombre de messages : 1700
Age : 48
Localisation : 04700 la brillanne
Loisirs : sport / train ho (montage) et mes enfants
Date d'inscription : 20/06/2010

http://bielles87.blog4ever.com/blog/index-469414.html

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par Francomtois 64 le Lun 13 Mai 2013 - 17:18

:maisoui: travail de precision :10/10:

_________________
PIERRE Francomtois d'origine Bearnais d'adoption amoureux de la Normandie et supporter du FC SOCHAUX
avatar
Francomtois 64
Vive la Normandie!!

Nombre de messages : 49109
Age : 67
Localisation : LONS (Pau)
Loisirs : modelisme , jeux sur PC, photos et videos
Date d'inscription : 05/09/2007

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par sebastien.s le Lun 13 Mai 2013 - 18:03

Francomtois 64 a écrit: :maisoui: travail de precision :10/10:

salut pierre
oui mais si on utilise les marchepieds normalement et comme ils ont ete concu a l'origine (idem a roco) .................les doigts dans le ................nez ca se fait
avatar
sebastien.s
Bielle87
Bielle87

Masculin
Nombre de messages : 1700
Age : 48
Localisation : 04700 la brillanne
Loisirs : sport / train ho (montage) et mes enfants
Date d'inscription : 20/06/2010

http://bielles87.blog4ever.com/blog/index-469414.html

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par murielle le Lun 13 Mai 2013 - 19:01

voila vraiment des produits et une explication très attractives pour ce lancer Very Happy

PS: merci d'avoir rajouté le forum dans les liens de ton site :bisou: :bisou: :bisou:

_________________
avatar
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 21169
Age : 45
Localisation : nid d'aigle
Loisirs : dicter ma loi
Date d'inscription : 14/02/2007

http://picasso.superforum.fr

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par sebastien.s le Lun 13 Mai 2013 - 19:33

murielle a écrit:voila vraiment des produits et une explication très attractives pour ce lancer Very Happy

PS: merci d'avoir rajouté le forum dans les liens de ton site :bisou: :bisou: :bisou:

salut murielle
de rien murielle .
donc voici la mise en apret au pinceau .
pour le chassis dès que c'est hors poussiere ,je fait l'autre coté du longeron.
la gravité aide l'apret a "penetrer" dans les micros et grosses rayures.
[img][/img]
avatar
sebastien.s
Bielle87
Bielle87

Masculin
Nombre de messages : 1700
Age : 48
Localisation : 04700 la brillanne
Loisirs : sport / train ho (montage) et mes enfants
Date d'inscription : 20/06/2010

http://bielles87.blog4ever.com/blog/index-469414.html

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par cc7112 le Lun 13 Mai 2013 - 20:16

Bon, de mon côté, le montage des faces frontales s'est bien passé!! Ouf
L'ajustage est très bien fait
(bon, pour les mains d'atteleurs, c'est un peu rock n roll!).

moi aussi, j'ai un Y flamme orange, argent!!!!

demain, montage du circuit pour les feux et HP.

stéph

avatar
cc7112
je découvre
je découvre

Masculin
Nombre de messages : 15
Age : 36
Localisation : avignon
Date d'inscription : 12/05/2013

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par sebastien.s le Lun 13 Mai 2013 - 20:46

cc7112 a écrit:Bon, de mon côté, le montage des faces frontales s'est bien passé!! Ouf
L'ajustage est très bien fait
(bon, pour les mains d'atteleurs, c'est un peu rock n roll!).

moi aussi, j'ai un Y flamme orange, argent!!!!

demain, montage du circuit pour les feux et HP.

stéph


tu devrais ouvrir un post pour ca ,y a pas beaucoup d'y 8000 roco qui font vrom vrom Very Happy
pour les mains deteleurs ,fil de laiton 0.5 mm et ensuite tu enfiles les mains deteleur dedans ou simplement tu les fais en fil laiton pliés .
pour les marchepieds idem a la notice sur mon site, CAD origine .....c'est un conseil
avatar
sebastien.s
Bielle87
Bielle87

Masculin
Nombre de messages : 1700
Age : 48
Localisation : 04700 la brillanne
Loisirs : sport / train ho (montage) et mes enfants
Date d'inscription : 20/06/2010

http://bielles87.blog4ever.com/blog/index-469414.html

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par cc7112 le Lun 13 Mai 2013 - 20:51

bon , j'ouvre un fil quand j'ai fini (je fais des photos presque au fur et à mesure!!)

encore merci pour tes pièces! Sans elles, je crois que ne me serai jamais attaqué au Y8000!

Stéph
avatar
cc7112
je découvre
je découvre

Masculin
Nombre de messages : 15
Age : 36
Localisation : avignon
Date d'inscription : 12/05/2013

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par sebastien.s le Lun 13 Mai 2013 - 21:30

cc7112 a écrit:bon , j'ouvre un fil quand j'ai fini (je fais des photos presque au fur et à mesure!!)

encore merci pour tes pièces! Sans elles, je crois que ne me serai jamais attaqué au Y8000!

Stéph

moi non plus ahah
avatar
sebastien.s
Bielle87
Bielle87

Masculin
Nombre de messages : 1700
Age : 48
Localisation : 04700 la brillanne
Loisirs : sport / train ho (montage) et mes enfants
Date d'inscription : 20/06/2010

http://bielles87.blog4ever.com/blog/index-469414.html

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par Francomtois 64 le Lun 13 Mai 2013 - 23:29

ahah

_________________
PIERRE Francomtois d'origine Bearnais d'adoption amoureux de la Normandie et supporter du FC SOCHAUX
avatar
Francomtois 64
Vive la Normandie!!

Nombre de messages : 49109
Age : 67
Localisation : LONS (Pau)
Loisirs : modelisme , jeux sur PC, photos et videos
Date d'inscription : 05/09/2007

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par sebastien.s le Ven 17 Mai 2013 - 23:03

bonjour a tous
professionellement c'est la bourre donc ca va doucement ............(ca changeras rien de toute facon Very Happy )
donc premiere etape
demander la permission au chef de gare pour les photo precises (sans blague)
[img][/img]

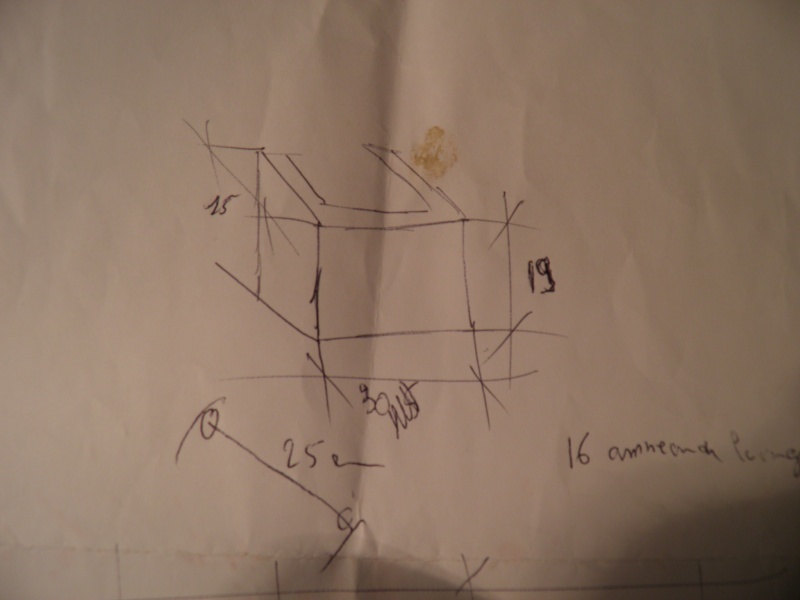

deuxieme etape
prendre les dimensions qui nous interressent ...............en cm Very Happy
[img][/img]
troisieme etape
l'echelle 1/87 eme
[img][/img]
quatrieme etape
reflexion .................et a l'attaque !!!!!
pieces fait maison par pliage sur profilé en mallechord de bord de grappe et fil 0. 5 mm
sur cet photo la face retravaillée avec le kit originale .
puis soudure bord a bord par etamage legere sur une face
[img][/img]
une autre photo
[img][/img]


me reste a faire l'autre face et a poser delicatement un peu d'apret dilué pour "effacer" l'ancienne gravure d'origine .
avatar
sebastien.s
Bielle87
Bielle87

Masculin
Nombre de messages : 1700
Age : 48
Localisation : 04700 la brillanne
Loisirs : sport / train ho (montage) et mes enfants
Date d'inscription : 20/06/2010

http://bielles87.blog4ever.com/blog/index-469414.html

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par Francomtois 64 le Sam 18 Mai 2013 - 0:04

Chapeau l'artiste :bravo

_________________
PIERRE Francomtois d'origine Bearnais d'adoption amoureux de la Normandie et supporter du FC SOCHAUX
avatar
Francomtois 64
Vive la Normandie!!

Nombre de messages : 49109
Age : 67
Localisation : LONS (Pau)
Loisirs : modelisme , jeux sur PC, photos et videos
Date d'inscription : 05/09/2007

Revenir en haut Aller en bas

Re: mes realisations /restaurations

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 8 1, 2, 3, 4, 5, 6, 7, 8  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
