La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par super5 le Ven 12 Oct 2012 - 11:21

Apres avoir terminé ma micheline atlas ,les travaux sur mon 67001 peuvent reprendre

[img]La  BB 67001 jouef - Page 2 00222[/img]

J'ai crée des prises de courant sur le bogie moteur grace aux lamelles de contacts "chassis-bogies" du chassis d'origine jouef

[img]La  BB 67001 jouef - Page 2 00325[/img]

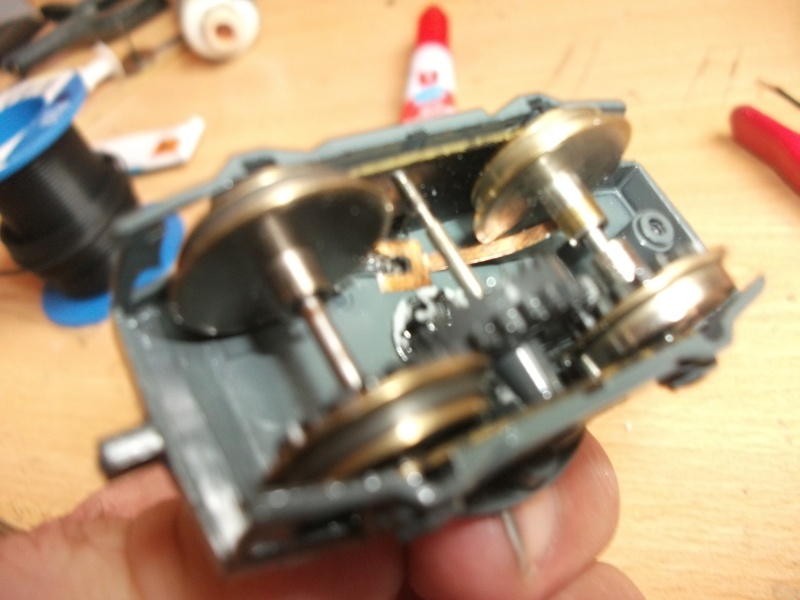

Sur la photo on a l'impresion que la lamelle touche la jante interieur,mais c'est pas le cas

[img]La  BB 67001 jouef - Page 2 00424[/img][img]La  BB 67001 jouef - Page 2 00623[/img]

Les bogies et le moteur sont à present cablés ,j'utilise un circuit imprimé à trou de chez conrad pour le circuit d'eclairage il sera tres pratique
super5
super5
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1264
Age : 44
Localisation : lorraine
Date d'inscription : 14/08/2012

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par elrouss le Ven 12 Oct 2012 - 15:41

Moi y m'épate.
elrouss
elrouss
je m'installe
je m'installe

Masculin
Nombre de messages : 53
Age : 57
Localisation : 08
Date d'inscription : 30/06/2012

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par super5 le Ven 12 Oct 2012 - 16:12

: ange1: elrouss


:merci
super5
super5
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1264
Age : 44
Localisation : lorraine
Date d'inscription : 14/08/2012

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par super5 le Ven 12 Oct 2012 - 16:23

[img]La  BB 67001 jouef - Page 2 01322[/img]

Je prepare les led de 2mm bi-color rouges et blanches

[img]La  BB 67001 jouef - Page 2 01422[/img]

La nouvelle fixation moteur What a Face

[img]La  BB 67001 jouef - Page 2 01618[/img]

C'est partit pour les essais,c'est bien rouge à l'ar et blanc à l'avant à chaque sens de marche.De plus le fonctionnement du chassis est silencieux et le roulement est excelent cheers

[img]La  BB 67001 jouef - Page 2 01716[/img]


Dernière édition par super5 le Ven 12 Oct 2012 - 18:13, édité 1 fois
super5
super5
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1264
Age : 44
Localisation : lorraine
Date d'inscription : 14/08/2012

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par murielle le Ven 12 Oct 2012 - 16:55

oh punaise, c'est un fou ce gars là mais que le travail est bien fait et bien pensé, un travail de professionnel sans nul doute, je suis content de voir la qualité de tout cela et en plus très bien décrit.

il y avait même un peu de place pour mettre un volant d'inertie.

Murielle: sur le cul Shocked

_________________
Recherche un x2800 bleu Mikadotrain (N 1/160)
100% vente, achat, échange trains miniatures 100% gratuit
http://lebontrain.forumactif.com/
murielle
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 22265
Age : 47
Localisation : Caudebec les Elbeuf
Loisirs : dicter ma loi
Date d'inscription : 14/02/2007

http://lebontrain.forumactif.com/

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par AL BENDER le Ven 12 Oct 2012 - 20:20

+1
AL BENDER
AL BENDER
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 16596
Age : 49
Localisation : chez Mumu
Loisirs : la passion des autorails
Date d'inscription : 30/04/2007

http://www.picasso.superforum.fr

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par malibuchat le Ven 12 Oct 2012 - 20:59

Ouais, il se débrouille plutôt bien, le bougre!! :bravo
Du haut niveau. Moi, je suis bien 3 à 4 divisions en dessous. C'est même révoltant de voir autant de talent concentré sur une personne!!! Laughing
malibuchat
malibuchat
je suis bien ici
je suis bien ici

Masculin
Nombre de messages : 190
Age : 47
Localisation : Wasquehal
Date d'inscription : 02/04/2012

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par Michel3 le Ven 12 Oct 2012 - 21:55

malibuchat a écrit:Ouais, il se débrouille plutôt bien, le bougre!! :bravo
Du haut niveau. Moi, je suis bien 3 à 4 divisions en dessous. C'est même révoltant de voir autant de talent concentré sur une personne!!! Laughing

+1 :siffle
Michel3
Michel3
Savoie bien !

Masculin
Nombre de messages : 3513
Age : 59
Localisation : Savoie-Normandie-Niemen ?
Loisirs : Modélisme H0, trains réels, photos
Date d'inscription : 10/11/2010

http://rail.73.pagesperso-orange.fr/Default.htm

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par super5 le Ven 12 Oct 2012 - 22:02

Faut pas pousser les gars ce n'est qu'une vielle jouef!! : jairienfait:


Vos commentaires me fond tres plaisir :merci
super5
super5
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1264
Age : 44
Localisation : lorraine
Date d'inscription : 14/08/2012

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par Tchou-tchou le Ven 12 Oct 2012 - 23:09

Bravo.

Quelle chance pour cette 67001, d'avoir croisé dans sa vie un véritable magicien du platicard et de la technique .

Par l' imposition des mains et outils de ce mage, cette vielle locomotive redevient belle, neuve et performante.

Tels les contes de notre enfance, la vilaine va se réveiller :bisou: en Princesse. :j adore:

Bonne continuation.


Cordialement.



Patrick
Tchou-tchou
Tchou-tchou
moi je reste
moi je reste

Masculin
Nombre de messages : 466
Age : 54
Localisation : Saint-Junien, Haute-Vienne, Limousin
Loisirs : Auto retro, Organiste. Train réel et Zero
Date d'inscription : 18/12/2011

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par malibuchat le Ven 12 Oct 2012 - 23:11

Une vielle Jouef, oui, mais tu c'est plus de la réhabilitation à ce niveau là. Par rapport à ma 2d2 ou ma 030tb, tu vas quand même bien plus loin. Encore bravo à toi et continue à nous poster tes travaux car j'apprécie vraiment tes réalisations.
Et comme c'est bien expliqué, c'est tout bon.
malibuchat
malibuchat
je suis bien ici
je suis bien ici

Masculin
Nombre de messages : 190
Age : 47
Localisation : Wasquehal
Date d'inscription : 02/04/2012

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par super5 le Lun 22 Oct 2012 - 15:45

[img]La  BB 67001 jouef - Page 2 00225[/img]

Les persiennes sont afinées en les frotant sur du papier de verre

[img]La  BB 67001 jouef - Page 2 00328[/img]

Elles sont dans un premier temps peintes en gris alu

[img]La  BB 67001 jouef - Page 2 00426[/img]

L'emplacement des nouvelles rambardes est tracé

[img]La  BB 67001 jouef - Page 2 00624[/img]

J'ai tracé aussi les lignes à graver

[img]La  BB 67001 jouef - Page 2 00720[/img]

Les mains courantes sont montés avant peinture

super5
super5
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1264
Age : 44
Localisation : lorraine
Date d'inscription : 14/08/2012

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par super5 le Lun 22 Oct 2012 - 15:50

[img]La  BB 67001 jouef - Page 2 00822[/img]

Les faces lateralles sont maintenant gravées

[img]La  BB 67001 jouef - Page 2 01024[/img]

L'ensemble ventilateur est dans un 1er temps peint en noir mat

[img]La  BB 67001 jouef - Page 2 01118[/img]

La caisse est partie pour la decoration finale

[img]La  BB 67001 jouef - Page 2 01219[/img]
super5
super5
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1264
Age : 44
Localisation : lorraine
Date d'inscription : 14/08/2012

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par Invité le Lun 22 Oct 2012 - 20:05

Je suis sur le cul!!!!!!
avatar
Invité
Invité


Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par malibuchat le Lun 22 Oct 2012 - 20:24

encore clap, clap clap!!!
Je vais finir par avoir mal aux mains Very Happy
malibuchat
malibuchat
je suis bien ici
je suis bien ici

Masculin
Nombre de messages : 190
Age : 47
Localisation : Wasquehal
Date d'inscription : 02/04/2012

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par super5 le Mer 24 Oct 2012 - 15:15

[img]La  BB 67001 jouef - Page 2 01619[/img]

Une fois le blanc bien sec on peut faire les masques (c'est assez long)

[img]La  BB 67001 jouef - Page 2 02019[/img]

Puis j'applique le bleu diesel clair(interfer)

[img]La  BB 67001 jouef - Page 2 02117[/img]

Les masques sont enlevés,ça va j'ai pas trop mal reussi il y a tres peut de debordements sur le blanc,je ferais quelques retouches une fois la caisse bien sèche

Prochaine etape le bleu diesel foncé,mais d'abord il faut bien laissé sécher Very Happy
super5
super5
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1264
Age : 44
Localisation : lorraine
Date d'inscription : 14/08/2012

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par super5 le Mer 24 Oct 2012 - 15:26

[img]La  BB 67001 jouef - Page 2 02216[/img]

Pour rappel le modele de base......

[img]La  BB 67001 jouef - Page 2 01423[/img]

Ya deja du mieu :siffle
super5
super5
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1264
Age : 44
Localisation : lorraine
Date d'inscription : 14/08/2012

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par Papybricolo le Jeu 25 Oct 2012 - 10:02

:applause BRAVO belle transformation de la 67.....

Si tu veux j'ai 3 Jouef et 1 Lima a faire Wink
Papybricolo
Papybricolo
moi je reste
moi je reste

Masculin
Nombre de messages : 415
Age : 69
Localisation : Picardie
Loisirs : Bricolage,voyages,photo,Modélisme,informatique
Date d'inscription : 27/09/2012

http://papybricolo.over-blog.com/

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par jmd_91 le Jeu 25 Oct 2012 - 11:49

papy-bricolo a écrit: :applause BRAVO belle transformation de la 67.....

Si tu veux j'ai 3 Jouef et 1 Lima a faire Wink

ahaha moi aussi mais j ai un spécialiste sur le forum que j aime bien embetter pour ca , en plus je veut une livrée Infra = ) 67210 en Lima , c est pas comun Wink

:super:

_________________
picasso

Wink

Bricoleur Trouvetou :siffle
jmd_91
jmd_91
CMD91 & le CMFJ 91
CMD91 & le CMFJ 91

Masculin
Nombre de messages : 2125
Age : 50
Localisation : 91 essonne
Loisirs : plein chose en rapport avec mes activités pro
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par super5 le Jeu 25 Oct 2012 - 11:59

Les gars je recupère toutes vos vielles locs.






Mais je les gardes :grimace

lol!
super5
super5
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1264
Age : 44
Localisation : lorraine
Date d'inscription : 14/08/2012

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par jmd_91 le Jeu 25 Oct 2012 - 12:01

super5 a écrit:Les gars je recupère toutes vos vielles locs.






Mais je les gardes :grimace

lol!

trop cher , ci trop cher ....

:grimace :salegosse:

trop tard ...

Arrow []

_________________
picasso

Wink

Bricoleur Trouvetou :siffle
jmd_91
jmd_91
CMD91 & le CMFJ 91
CMD91 & le CMFJ 91

Masculin
Nombre de messages : 2125
Age : 50
Localisation : 91 essonne
Loisirs : plein chose en rapport avec mes activités pro
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par super5 le Jeu 25 Oct 2012 - 15:58

[img]La  BB 67001 jouef - Page 2 00111[/img]

Au tour de la toiture

[img]La  BB 67001 jouef - Page 2 00213[/img]

La couche de bleu diesel foncé est mise

[img]La  BB 67001 jouef - Page 2 00310[/img]

Voila c'est fait
super5
super5
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1264
Age : 44
Localisation : lorraine
Date d'inscription : 14/08/2012

Revenir en haut Aller en bas

L'auteur de ce message est actuellement banni du forum - Voir le message

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par super5 le Ven 26 Oct 2012 - 10:38

Merci Seb.

Pour repondre à tes questions dans le cas particulier de cette loc (surtout cette loc) Mes travaux se limitent à ameliorer un peu l'aspect du modele car en realité la caisse est un peu trop courte et la gravure est pas tres belle.En fait j'avais surtout envie de refaire un chassis
tip top car c'est une loc qui me plaisait quand j'etais gamin.Il est evident que meme apres mon travail ce sera jamais un modele vraiment modeliste.Donc j'essais d'amelirer la machine sans profondement la modifier .
C'est en fait un coup de coeur.La machine du meme numero lima est bien mieux niveau gravure .

Pour faire des modeles maitres il y a des machines bien plus interessantes surtout les machines non reproduites par les grands constructeurs .
super5
super5
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1264
Age : 44
Localisation : lorraine
Date d'inscription : 14/08/2012

Revenir en haut Aller en bas

L'auteur de ce message est actuellement banni du forum - Voir le message

La  BB 67001 jouef - Page 2 Empty Re: La BB 67001 jouef

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 4 Précédent  1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
