Re: Fanaux d'angles X 3800

Message par X3850 le Ven 25 Nov 2011 - 10:09

Bonjour,

Pour la suite : si quelqu'un disposait de plans ou de cote concernant le fanaux supérieurs d'angle, ce serait apprécié. Il doit bien y avoir encore quelques XR decauville préservées qui ont encore ces fanaux, pas la notre , hélas.

X3850
je suis bien ici
je suis bien ici

Masculin
Nombre de messages : 163
Age : 55
Localisation : Sedan (08)
Date d'inscription : 16/04/2009

Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par BB25589 le Ven 25 Nov 2011 - 21:48

Sur le site suivant j'ai trouvé quelques photos

[Vous devez être inscrit et connecté pour voir ce lien] puis trains réels puis X 3800 puis Page 2

D'autre part, j'ai découvert que LSM Models avait produite une chose

[Vous devez être inscrit et connecté pour voir ce lien]

Si cela peut aider
avatar
BB25589
je découvre
je découvre

Masculin
Nombre de messages : 19
Age : 49
Localisation : Charleville Mézières
Date d'inscription : 17/10/2011

Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par Invité le Ven 25 Nov 2011 - 22:04

Hello, si ça peu t'aider tu à celà sur le forum:

http://picasso.superforum.fr/t23-plans-exterieurs-du-picasso

Invité
Invité


Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par Invité le Ven 25 Nov 2011 - 22:33

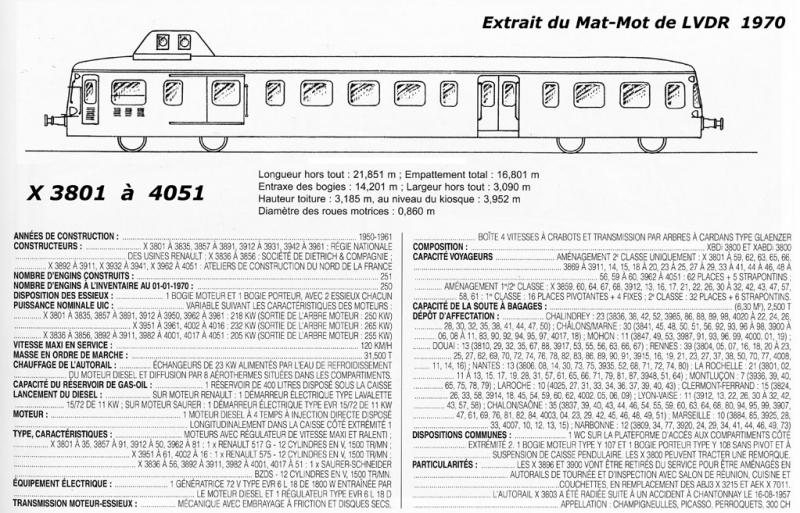

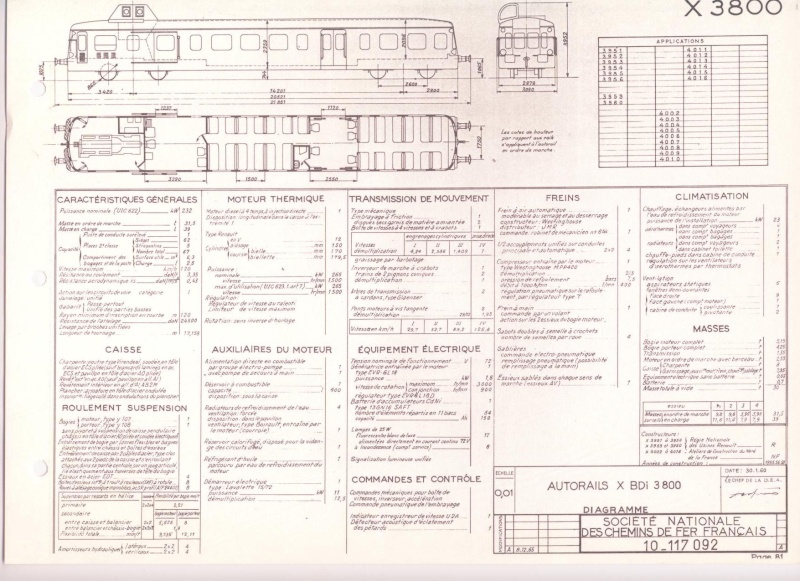

Je t'ai trouvé celà sur le net, mais il n'y a pas plus de cotation. . .




Invité
Invité


Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par X3850 le Sam 26 Nov 2011 - 9:19

Merci,

Tous ces documents permettent d'avoir une idée , mais ça reste approximatif pour les dimensions réelles. J'ai également des vues des faces avec ces fanaux. Ceux de l'X 3900 de Bort (autorail de commandement) sont en réalité des projecteurs additionnels, bien plus gros que les fanaux.

X3850
je suis bien ici
je suis bien ici

Masculin
Nombre de messages : 163
Age : 55
Localisation : Sedan (08)
Date d'inscription : 16/04/2009

Revenir en haut Aller en bas

Fanaux d'angles X 3800

Message par AL BENDER le Sam 26 Nov 2011 - 19:09

c'est de la même taille et la même fonction que sur les remorques XR, j'ai des plans qu'il va falloir que je fasse réduire et numériser car ils sont un peu grand pour mon scanner, mais attention car il faut les rallonger un peu car entre les faces des remorques et celui des x3800, il y a une différence de profondeur, les face n'ayant pas la même oblique.
les pièces sont un peu chiantes à réaliser, vaut mieux les faire faire en atelier pro pour la coupe et les souder avec un "mig".
Faut réutilise les embases pour les ampoules, par contre, il ne faut pas se reprendre sur les phares qui n'ont pas la même fonction à l'alimentation.
à l'intérieur du verre, il est plus simple de peindre avec du vernis rouge qui tien à la chaleur ou alors de tailler un disque rouge translucide.
voila pour commencer en matière, je fais un scan du plan chez un pro la semaine prochaine et je l'afficherais sur ce fil.
Vous pensez remettre un picasso en version et livret d'origine??
avatar
AL BENDER
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 16533
Age : 47
Localisation : chez Mumu
Loisirs : la passion des autorails
Date d'inscription : 30/04/2007

http://www.picasso.superforum.fr

Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par X3850 le Sam 26 Nov 2011 - 20:32

Oui, au moins côté moteur, je pense. Donc il faut soigner fanaux d'angle et rambardes.

X3850
je suis bien ici
je suis bien ici

Masculin
Nombre de messages : 163
Age : 55
Localisation : Sedan (08)
Date d'inscription : 16/04/2009

Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par AL BENDER le Dim 27 Nov 2011 - 1:15

rambardes c'est super, pour les supports de rambarde, il faut allez voir du côté des accessoires de marine en bronze nickelé et pour les rambardes, faut les faire sur mesure et les faire chromer, attention, c'est en trois bouts.
vous devez retrouver les traces sur la carrosserie (à l'intérieur) des endroits de fixation et des fanaux, si c'est un picasso ayant pas passé de GRG, on trouve encore les trappe des fanaux en place.
faut pas oublier les marches pied, cela se découpe dans de la tôle striée.
avatar
AL BENDER
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 16533
Age : 47
Localisation : chez Mumu
Loisirs : la passion des autorails
Date d'inscription : 30/04/2007

http://www.picasso.superforum.fr

Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par murielle le Dim 27 Nov 2011 - 1:37

la classe de remettre un autorail dans son jus d'origine, j'adore.
:bravo :bravo :bravo :bravo :bravo

_________________
Mon réseau en N, Visite ma page:
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 21130
Age : 45
Localisation : nid d'aigle
Loisirs : dicter ma loi
Date d'inscription : 14/02/2007

http://picasso.superforum.fr

Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par X3898 le Dim 27 Nov 2011 - 9:53

- Il y a les trappes des fanaux (autorail non grg avec banquettes basses), pour les rambardes, fabrication et chromage par métallier d'après gabarit en cuivre, découpe des marchepieds par laser à Sedan, etc...
On ne pourra pas parvenir à un état 100 % origine pour la traverse avant , elle compte 3 sorties ( 2 CP+ 1 CG) alors que d'origine c'était 2.
avatar
X3898
je découvre
je découvre

Masculin
Nombre de messages : 11
Age : 27
Localisation : Sedan
Date d'inscription : 18/11/2011

Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par Invité le Dim 27 Nov 2011 - 11:43

Alors ça c'est vraiment un beau challenge, bravo les gars ! ! ! :applause

Invité
Invité


Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par AL BENDER le Dim 27 Nov 2011 - 13:11

suffit d'en boucher une derrière la carrosserie et de modifier et de faire reprendre les emplacements d'origines, plus chiant pour la remorque des remorque et um.

la livret sera rouge rubis et gris perle?
avatar
AL BENDER
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 16533
Age : 47
Localisation : chez Mumu
Loisirs : la passion des autorails
Date d'inscription : 30/04/2007

http://www.picasso.superforum.fr

Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par X3850 le Dim 27 Nov 2011 - 13:14

oui, rubis+perle.

pour les conduites, impossible car entrainera un refus d'agrément

X3850
je suis bien ici
je suis bien ici

Masculin
Nombre de messages : 163
Age : 55
Localisation : Sedan (08)
Date d'inscription : 16/04/2009

Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par AL BENDER le Dim 27 Nov 2011 - 13:26

oui cela est un gros soucis ou alors faut rouler sur une ligne privé et non SNCF mais du coup cela entraine peut de possiblité de circulation.

au fur et a mesure, vous allez pouvoir changer des petites choses dessus comme retirer les barres de fenêtre de cabine et déplacer les trompes aussi.
avatar
AL BENDER
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 16533
Age : 47
Localisation : chez Mumu
Loisirs : la passion des autorails
Date d'inscription : 30/04/2007

http://www.picasso.superforum.fr

Revenir en haut Aller en bas

comme nous !!

Message par philtrain le Ven 9 Déc 2011 - 9:09

X3850 a écrit:oui, rubis+perle.

pour les conduites, impossible car entrainera un refus d'agrément

salut à toi!!

comme nous !! j'ai proposé à la mairie de sézanne avec mes 2 collègues, la remise en peinture du 3818 comme cela aussi... le gris perle et rubis... mais on attend l'étude et rapport de l'unecto : une réunion s'est faite avec nous, les élus : c'est favorable !!

on vous tient au courant !!

phiphi
avatar
philtrain
ABFC-CFTT-CFTSA-TTES

Masculin
Nombre de messages : 1198
Age : 41
Localisation : Connigis
Loisirs : la bricole des picass'-ABFC-CFTT-CFTSA-ATTCV
Date d'inscription : 29/06/2007

http://tfbco.free.fr/

Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par AL BENDER le Ven 9 Déc 2011 - 11:41

hello je suis content de voir que les choses avancent et content de te relire.
fais nous des photos et tien nous au jus.
avatar
AL BENDER
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 16533
Age : 47
Localisation : chez Mumu
Loisirs : la passion des autorails
Date d'inscription : 30/04/2007

http://www.picasso.superforum.fr

Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par philtrain le Mar 13 Déc 2011 - 10:33

ben oui : je ne suis pas trop présent ces temps ci !!

dommage que j'ai loupé la pissotière du forum !!!
avatar
philtrain
ABFC-CFTT-CFTSA-TTES

Masculin
Nombre de messages : 1198
Age : 41
Localisation : Connigis
Loisirs : la bricole des picass'-ABFC-CFTT-CFTSA-ATTCV
Date d'inscription : 29/06/2007

http://tfbco.free.fr/

Revenir en haut Aller en bas

Re: Fanaux d'angles X 3800

Message par AL BENDER le Mar 13 Déc 2011 - 20:59
