TGV Atlantique Jouef Empty TGV Atlantique Jouef

Message par David025972 Mar 12 Déc 2017 - 10:16

Bonjour,

J'ouvre ce fil pour vous présenter mon travail sur le TGV Atlantique Jouef (12 éléments)

Je me suis basé sur d'anciens numéros de RMF traitant du détaillage de cette rame, de photos trouvées sur internet et d'une bonne dose de réflexion.

On commence par la voiture bar (R4), car faut pouvoir se ravitailler:

Jouef n'a jamais fait d'aménagement intérieur, il faut tout créer! Avec l'aide d'un ami j'ai pu en obtenir un en impression 3D.


TGV Atlantique Jouef Img_1712


Quelques touches de peinture, des voyageurs prenant leur café ou regardant le paysage, un éclairage et voila.


TGV Atlantique Jouef Img_1711
TGV Atlantique Jouef Img_1710
TGV Atlantique Jouef Img_1713

L'éclairage est trop fort (testé avec une pile 9V) plus tard en digital il sera réduit.

A suivre les voitures de 1ère classe R1, R2 et R3
David025972
David025972
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 597
Age : 42
Localisation : le mans
Loisirs : bricolage, lecture, cuisine...
Date d'inscription : 24/09/2007

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par Francomtois 64 Mar 12 Déc 2017 - 10:18

Beau début vivement la suite Very Happy :merci

_________________
PIERRE Francomtois d'origine Bearnais d'adoption amoureux de la Normandie et supporter du FC SOCHAUX
Francomtois 64
Francomtois 64
Vive la Normandie!!

Nombre de messages : 62951
Age : 73
Localisation : LONS (Pau)
Loisirs : modelisme , jeux sur PC, photos et videos
Date d'inscription : 05/09/2007

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par murielle Mar 12 Déc 2017 - 13:12

ah oui là c'est classe et top l'impression 3D et le rendu est sympa, merci.
murielle
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 22792
Age : 52
Localisation : Région de Rouen (76)
Loisirs : tout ce qui m'amuse
Date d'inscription : 14/02/2007

https://picasso.superforum.fr

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par patchoutchou Mar 12 Déc 2017 - 17:57

Joli travail... :bravo
patchoutchou
patchoutchou
Chef oui Chef

Masculin
Nombre de messages : 18895
Age : 64
Localisation : Les ARDENNES... Pour le moment
Loisirs : modelisme ferroviaire HO & autre bricolage...
Date d'inscription : 14/01/2013

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par snoop27 Mar 12 Déc 2017 - 19:30

Beau travail et beau rendu :bravo
Il y a un artisan qui fait pas mal d'intérieur de matériel Jouef, il travaille aussi à la demande :
https://modelisme-collections.com/index.html

Bon courage pour la suite, ça semble prometteur :super:
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 14722
Age : 61
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par David025972 Mer 13 Déc 2017 - 11:20

merci pour vos retours, c'est motivant :)

top le lien, ça me sera utile pour un autre projet que j'ai dans un coin de ma tête..
David025972
David025972
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 597
Age : 42
Localisation : le mans
Loisirs : bricolage, lecture, cuisine...
Date d'inscription : 24/09/2007

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par 2d276 Jeu 15 Fév 2018 - 21:18

Sympa l'aménagement en 3D
:  :10/10:  :

je veux le même Very Happy
2d276
2d276
je découvre
je découvre

Masculin
Nombre de messages : 19
Age : 56
Localisation : YVETOT
Date d'inscription : 08/11/2015

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par David025972 Mar 12 Juin 2018 - 9:24

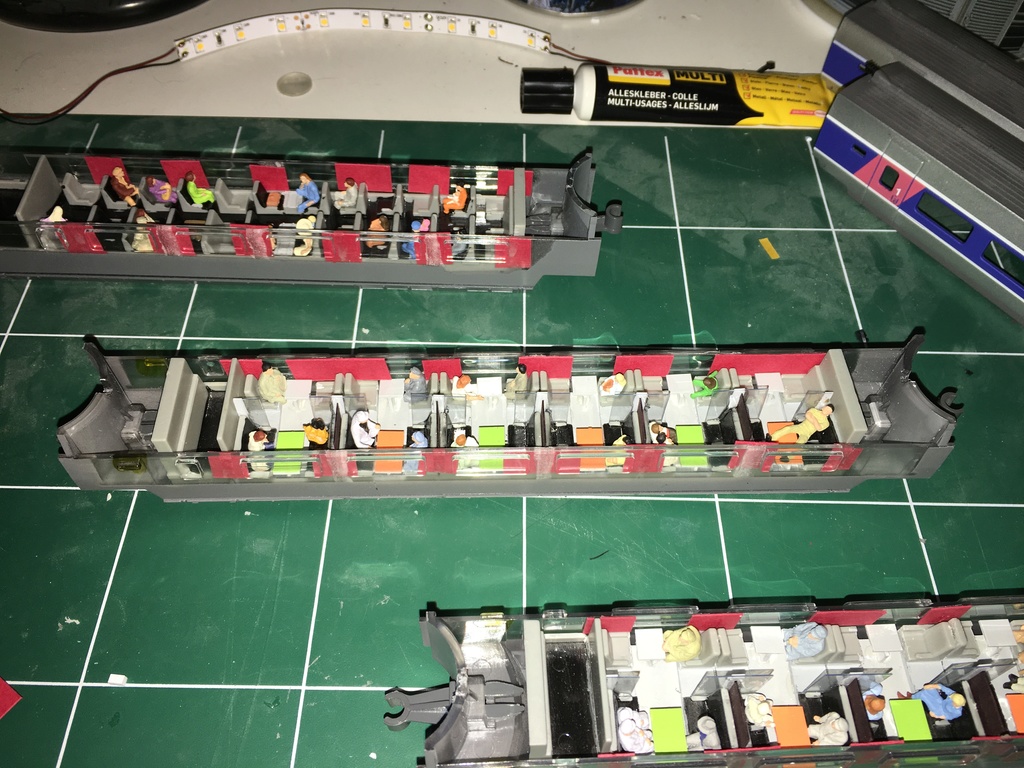

Suite de l'aménagement du TGV Jouef avec les voitures de 1ère classe. En traitement commun: peinture, éclairage par ruban de leds et pose de rideaux.

-voiture d'extrémité R1 l'aménagement Jouef est conservé tel quel

-voiture intermédiaire R2 et R3: ils sont découpés et reconstruit pour se rapprocher du plan d'aménagement SNCF. Beaucoup de boulot, qui ne se voit plus tellement une fois le remontage effectué...


TGV Atlantique Jouef Img_2111

TGV Atlantique Jouef Img_2112

TGV Atlantique Jouef Img_2110
David025972
David025972
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 597
Age : 42
Localisation : le mans
Loisirs : bricolage, lecture, cuisine...
Date d'inscription : 24/09/2007

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par David025972 Mar 12 Juin 2018 - 9:28

Test de l'éclairage avec une pile 9V, bien que toujours trop fort le rendu est plutôt sympa. A noter le rétroéclairage des indicateurs de voitures  Wink

TGV Atlantique Jouef Img_2113

TGV Atlantique Jouef Img_2114

A suivre les voitures de 2ème classe
David025972
David025972
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 597
Age : 42
Localisation : le mans
Loisirs : bricolage, lecture, cuisine...
Date d'inscription : 24/09/2007

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par David025972 Mar 12 Juin 2018 - 9:32

une photo se met à l'envers pendant l'hébergement, même en réessayant grrr
David025972
David025972
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 597
Age : 42
Localisation : le mans
Loisirs : bricolage, lecture, cuisine...
Date d'inscription : 24/09/2007

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par Didier79 Mar 12 Juin 2018 - 9:35

Un TGV de mi-journée Exclamation  ... pas trop remplie la bétaillère :lol!:

Beau boulot :applause
Didier79
Didier79
les trains passions

Masculin
Nombre de messages : 1982
Age : 56
Localisation : RFN ex.Ouest-Etat
Loisirs : PDG des Ateliers de Bidouillage de l'Ouest
Date d'inscription : 19/09/2010

http://www.wagons-passion.fr/index.php?sid=46a2cecde93599642b67c

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par Francomtois 64 Mar 12 Juin 2018 - 9:57

:bravo

_________________
PIERRE Francomtois d'origine Bearnais d'adoption amoureux de la Normandie et supporter du FC SOCHAUX
Francomtois 64
Francomtois 64
Vive la Normandie!!

Nombre de messages : 62951
Age : 73
Localisation : LONS (Pau)
Loisirs : modelisme , jeux sur PC, photos et videos
Date d'inscription : 05/09/2007

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par snoop27 Mar 12 Juin 2018 - 11:13

Joli travail :bravo
Bon courage pour la suite :super:
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 14722
Age : 61
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par murielle Mar 12 Juin 2018 - 11:33

sympa tout cela Very Happy
murielle
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 22792
Age : 52
Localisation : Région de Rouen (76)
Loisirs : tout ce qui m'amuse
Date d'inscription : 14/02/2007

https://picasso.superforum.fr

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par patchoutchou Jeu 14 Juin 2018 - 17:45

Joli-joli... :super: :bravo
patchoutchou
patchoutchou
Chef oui Chef

Masculin
Nombre de messages : 18895
Age : 64
Localisation : Les ARDENNES... Pour le moment
Loisirs : modelisme ferroviaire HO & autre bricolage...
Date d'inscription : 14/01/2013

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par David025972 Jeu 11 Avr 2019 - 15:38

Bonjour,

Le détaillage du TGV Atlantique se poursuit avec la 2ème classe: voiture R5, R6 et R7 dont l'aménagement est identique et conforme tel que proposé par Jouef.
Un peu de peinture au sol, pose de rideaux et de tablettes, éclairage à leds et quelques personnages (c'est peut être ce qui coûte le plus cher!)
Testé à la pile 9v, tout fonctionne.

A suivre les autres voitures
TGV Atlantique Jouef Img_2612

TGV Atlantique Jouef Img_2611

TGV Atlantique Jouef Img_2610
David025972
David025972
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 597
Age : 42
Localisation : le mans
Loisirs : bricolage, lecture, cuisine...
Date d'inscription : 24/09/2007

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par Francomtois 64 Jeu 11 Avr 2019 - 16:41

:bravo

_________________
PIERRE Francomtois d'origine Bearnais d'adoption amoureux de la Normandie et supporter du FC SOCHAUX
Francomtois 64
Francomtois 64
Vive la Normandie!!

Nombre de messages : 62951
Age : 73
Localisation : LONS (Pau)
Loisirs : modelisme , jeux sur PC, photos et videos
Date d'inscription : 05/09/2007

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par patchoutchou Jeu 11 Avr 2019 - 16:45

:super: :applause :applause ça va l'éclairage n'a pas l'air trop fort... :bravo
patchoutchou
patchoutchou
Chef oui Chef

Masculin
Nombre de messages : 18895
Age : 64
Localisation : Les ARDENNES... Pour le moment
Loisirs : modelisme ferroviaire HO & autre bricolage...
Date d'inscription : 14/01/2013

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par snoop27 Ven 12 Avr 2019 - 11:56

Beau travail, le rendu de couleur des rideaux est superbe :applause :applause :applause
Tu les as fait avec quoi ?
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 14722
Age : 61
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par David025972 Sam 13 Avr 2019 - 12:18

Merci pour vos encouragements ^^

Les rideaux sont fait avec des feuilles de papier cartonnée (type canson) trouvé en boutique de loisirs créatif. Je me suis basé sur les teintes des bandeaux de classe pour choisir les couleurs
David025972
David025972
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 597
Age : 42
Localisation : le mans
Loisirs : bricolage, lecture, cuisine...
Date d'inscription : 24/09/2007

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par murielle Sam 13 Avr 2019 - 15:58

cela redonne vraiment de la vie à cette rame qui fût tout de même très réussie et qui reste très belle, le rétroéclairage est vraiment bien aussi, cela donne un plus.
tu penses changer des choses sur les motrices? éclairage, pantographe, ...
murielle
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 22792
Age : 52
Localisation : Région de Rouen (76)
Loisirs : tout ce qui m'amuse
Date d'inscription : 14/02/2007

https://picasso.superforum.fr

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par David025972 Sam 13 Avr 2019 - 18:49

Pour les motrices un peu de détaillage sur la toiture, voir pour affiner les pantographes, feux rouges et blancs et installation d’un décodeur dans chacune
David025972
David025972
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 597
Age : 42
Localisation : le mans
Loisirs : bricolage, lecture, cuisine...
Date d'inscription : 24/09/2007

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par David025972 Jeu 16 Mai 2019 - 13:14

TGV Atlantique Jouef Img_2625

Avec la venue de nouveaux personnages, les voitures R8 R9 et R10 sont terminées.
Passons maintenant aux motrices...
David025972
David025972
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 597
Age : 42
Localisation : le mans
Loisirs : bricolage, lecture, cuisine...
Date d'inscription : 24/09/2007

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par David025972 Jeu 16 Mai 2019 - 13:19

TGV Atlantique Jouef 3e3c1c10

Test des feux blancs/rouges (tout en led de 2mm) à l'aide d'une pile 9v, ouf ça fonctionne. L'intensité sera affinée par les paramètres du décodeur. Par contre c'est fou le rendu des couleurs réel et via la photo du smartphone est différent.
David025972
David025972
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 597
Age : 42
Localisation : le mans
Loisirs : bricolage, lecture, cuisine...
Date d'inscription : 24/09/2007

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par patchoutchou Jeu 16 Mai 2019 - 18:24

Magnifique comme ça... Et c'est vrais qu'entre les photos de smart & le réel, ce n'est pas toujours identique!
patchoutchou
patchoutchou
Chef oui Chef

Masculin
Nombre de messages : 18895
Age : 64
Localisation : Les ARDENNES... Pour le moment
Loisirs : modelisme ferroviaire HO & autre bricolage...
Date d'inscription : 14/01/2013

Revenir en haut Aller en bas

TGV Atlantique Jouef Empty Re: TGV Atlantique Jouef

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
