Message par jc94 Dim 19 Nov 2017 - 20:55

Bonjour à tous,

C'est a mon tour... je vais essayer de construire un autorail X3800 a l'échelle 1, ( 32eme).

Au vu de ce qui se fait pour certain... cela va me prendre un certain temps.

Je m'inspire de la documentation de JP Bout pour le début. Après lecture des pages misent a disposition, je n'ai pas tout compris... Il reste un certain nombre de zones d'ombres ... elles seront mis a la lumière en temps voulu... et je vais avoir besoin de vous pour cette lumière !

Pour ma part, c'est du laiton, avec un intérieure tout plastique. Avec au départ, une grosse mise en œuvre au niveau dessin. La création des pièces viendra ensuite, puis le montage... j'espère arrivé au bout (sans jeu de mot  :siffle !), Ha, oui, faut être patient, cela permet d'étaler les dépenses, découpe laser, fonderie, impression 3D... )

J'ai commencé aujourd'hui a dessiner les divers élément B de la documentation, en convertissant le tout au 32eme. Je ne suis pas un grand dessinateur (ce n'est pas mon job), donc je ne dessine que pour valider le montage, le dessin ne sera pas complet. De plus, quand il n' y a aucun intérêt a dessiner, je ne dessine pas les pièces.

C'est parti :

De B1 à B9:

X3800 a l'echelle 1 210

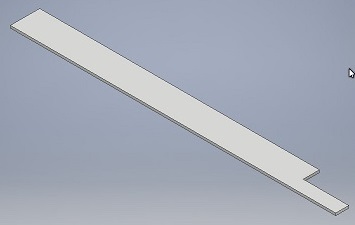

X3800 a l'echelle 1 310

X3800 a l'echelle 1 410

X3800 a l'echelle 1 510

X3800 a l'echelle 1 610

X3800 a l'echelle 1 710

X3800 a l'echelle 1 810

X3800 a l'echelle 1 910

X3800 a l'echelle 1 1010

Et le dernier, qui est le début du montage de tout...

X3800 a l'echelle 1 110
