L'automotrice Z-4702 chez boisavia

Message par boisavia le Mar 8 Nov 2016 - 10:30

Bonsoir à tous,
Possédant un ancien PC toujours en "XP", j'ai de plus en plus de mal à trouver sur ce forum Picasso, les bonnes fenêtres pour vous montrer mes bricolages...
Aujourd'hui , coup de chance , elles sont là , alors j'en profite..

Je viens d'en finir avec l'installation du courant de traction sur cette belle rame "Z-4702"..
Par rapport aux travaux nécessaires pour rouler sur mes rayons de 671 mm , j'ai modifié certaines ouvertures pour essayer de faire circuler cette rame en rayons de 450 mm.
Je voulais me rendre compte car j'avais remarqué qu'il en fallait de peu pour y arriver.
Effectivement, c'est possible, mais il s'agit alors d'un autre débat qui sera ouvert si quelqu'un y est intéressée...(En gros, le pb se situe au niveau des angles de braquage entre véhicules,le pb du soufflet reste entier , et pour passer il m'a fallu allonger de 4.5 mm, le boggie central....!!)

Je reviens sur mes rayons de 671 mm et sur mon alimentation du moteur..

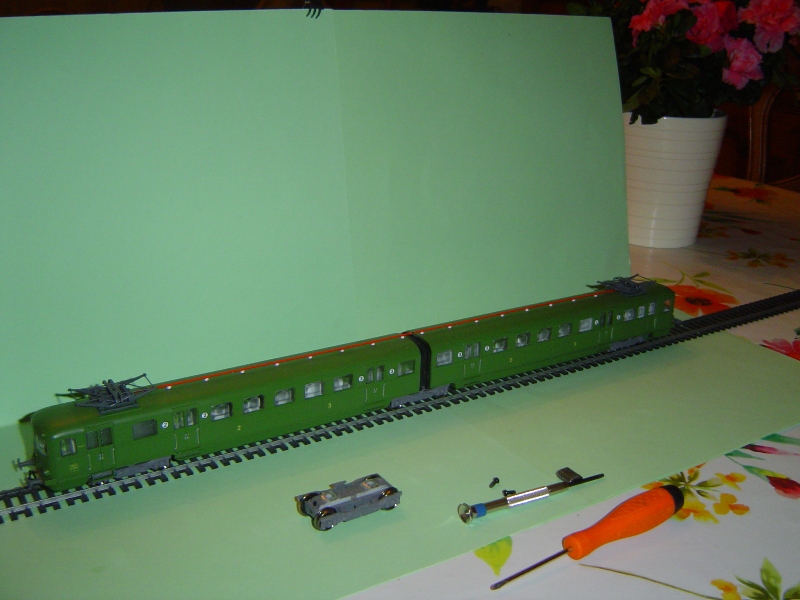

Les images...








En fait, beaucoup de travail délicat à cause de cette fragilité relative lors des usinages....mais la patience l'emporte... et en voici une autre qui peut rouler.
A plus les bricoleurs...et bonne fin de soirée à vous tous....
Jean.
