Message par Francis Bour le Ven 29 Juil 2016 - 9:29

Bonjour à tous.
Je profite de cette période de "chômage technique structurel" de l'Education Nationale (Plus couramment appelée "Grandes vacances") pour avancer sur mes automotrices ATLAS en souffrance depuis plusieurs mois déjà.
J'ai donc entrepris de motoriser cette automotrice Z ABEyfp ETAT avec un bogie Tenshodo de 35 mm d'empattement sur les flancs duquel j'ai collé deux roues dont le boudin a été limé pour ne pas gêner le roulement.
La principale difficulté avec cette automotrice vient de la très grande longueur des bogies et de l'impossibilité de découper le châssis. J.C. Barbut a très bien décrit le problème et j'ai adopté la solution qu'il préconise : Découper les coins du dessus du bogie et une grande partie des flancs pour pouvoir pivoter en passant sous le rebords du châssis. Comme mon réseau comporte des courbes serrées (424,6 mm de rayon), j'ai dû quand même désépaissir un peu les côtés du châssis et diminuer l'empattement du bogie porteur d'origine pour le ramener à 35 mm.
Motorisation de l'automotrice 2e série ETAT Z ABEyfp 1_dess10

Ensuite, peinture de l'aménagement intérieur et câblage du moteur.
Motorisation de l'automotrice 2e série ETAT Z ABEyfp 2_amyn10

Puis peinture de l'intérieur de la caisse.
Motorisation de l'automotrice 2e série ETAT Z ABEyfp 3_cais10

L'étape suivante consiste à mettre en place un décodeur (dans le fourgon), quelques passagers et un éclairage.
Francis Bour
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1043
Age : 59
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Motorisation de l'automotrice 2e série ETAT Z ABEyfp Empty Re: Motorisation de l'automotrice 2e série ETAT Z ABEyfp

Message par Francomtois 64 le Ven 29 Juil 2016 - 10:36

:bravo
Par contre tu as ouvert 2 sujets identiques, j'en supprime un Very Happy

_________________
PIERRE Francomtois d'origine Bearnais d'adoption amoureux de la Normandie et supporter du FC SOCHAUX
Francomtois 64
Francomtois 64
Vive la Normandie!!

Nombre de messages : 59402
Age : 69
Localisation : LONS (Pau)
Loisirs : modelisme , jeux sur PC, photos et videos
Date d'inscription : 05/09/2007

Revenir en haut Aller en bas

Motorisation de l'automotrice 2e série ETAT Z ABEyfp Empty Re: Motorisation de l'automotrice 2e série ETAT Z ABEyfp

Message par alne35 le Ven 29 Juil 2016 - 10:48

tres belle realisation :bravo
alne35
alne35
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 863
Age : 63
Localisation : martigné ferchaud 35 BRETAGNE
Loisirs : Timbres,Jardins,Retraite......
Date d'inscription : 04/10/2015

Revenir en haut Aller en bas

Motorisation de l'automotrice 2e série ETAT Z ABEyfp Empty Re: Motorisation de l'automotrice 2e série ETAT Z ABEyfp

Message par Francis Bour le Ven 29 Juil 2016 - 12:27

Francomtois 64 a écrit::bravo
Par contre tu as ouvert 2 sujets identiques, j'en supprime un Very Happy
Désolé, ma connexion a déconné au moment d'envoyer le sujet.
Francis Bour
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1043
Age : 59
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Motorisation de l'automotrice 2e série ETAT Z ABEyfp Empty Re: Motorisation de l'automotrice 2e série ETAT Z ABEyfp

Message par Francomtois 64 le Ven 29 Juil 2016 - 13:12

Pas grave Very Happy

_________________
PIERRE Francomtois d'origine Bearnais d'adoption amoureux de la Normandie et supporter du FC SOCHAUX
Francomtois 64
Francomtois 64
Vive la Normandie!!

Nombre de messages : 59402
Age : 69
Localisation : LONS (Pau)
Loisirs : modelisme , jeux sur PC, photos et videos
Date d'inscription : 05/09/2007

Revenir en haut Aller en bas

Motorisation de l'automotrice 2e série ETAT Z ABEyfp Empty Re: Motorisation de l'automotrice 2e série ETAT Z ABEyfp

Message par snoop27 le Jeu 4 Aoû 2016 - 23:35

Je vais suivre...
J'adore cette automotrice imposante
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 12263
Age : 56
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Motorisation de l'automotrice 2e série ETAT Z ABEyfp Empty Re: Motorisation de l'automotrice 2e série ETAT Z ABEyfp

Message par Mikado1305 le Ven 5 Aoû 2016 - 13:19

Moi aussi. J'ai hâte de voir des photos de cet engin motorisé.
Mikado1305
Mikado1305
moi je reste
moi je reste

Masculin
Nombre de messages : 368
Age : 47
Localisation : Auvergne
Loisirs : Modèlisme, photo, bricolage
Date d'inscription : 12/04/2015

Revenir en haut Aller en bas

Motorisation de l'automotrice 2e série ETAT Z ABEyfp Empty Re: Motorisation de l'automotrice 2e série ETAT Z ABEyfp

Message par Francis Bour le Sam 6 Aoû 2016 - 13:15

Bonjour à tous.

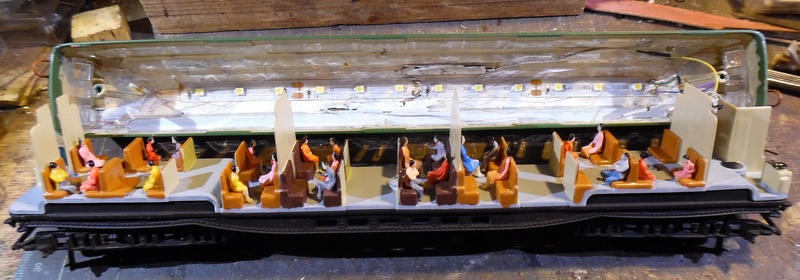

On approche de la fin : Des personnages ont pris place et l'éclairage est installé.
Motorisation de l'automotrice 2e série ETAT Z ABEyfp 4_amyn10

La caisse est remise en place : Prêt pour le service.
Motorisation de l'automotrice 2e série ETAT Z ABEyfp 5_cyty10
Motorisation de l'automotrice 2e série ETAT Z ABEyfp 6_arri10
Francis Bour
Francis Bour
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1043
Age : 59
Localisation : Notre Dame de Bondeville - Normandie
Date d'inscription : 12/07/2012

Revenir en haut Aller en bas

Motorisation de l'automotrice 2e série ETAT Z ABEyfp Empty Re: Motorisation de l'automotrice 2e série ETAT Z ABEyfp

Message par Mikado1305 le Sam 6 Aoû 2016 - 18:20

Superbe. On attend la suite concernant les autres machines.
Mikado1305
Mikado1305
moi je reste
moi je reste

Masculin
Nombre de messages : 368
Age : 47
Localisation : Auvergne
Loisirs : Modèlisme, photo, bricolage
Date d'inscription : 12/04/2015

Revenir en haut Aller en bas

Motorisation de l'automotrice 2e série ETAT Z ABEyfp Empty Re: Motorisation de l'automotrice 2e série ETAT Z ABEyfp

Message par snoop27 le Lun 8 Aoû 2016 - 10:46

Joli résultat :bravo
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 12263
Age : 56
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas
