Digitalisons le matériel roulant de jeanmichelfr11 Empty Digitalisons le matériel roulant de jeanmichelfr11

Message par jeanmichelfr11 Ven 22 Juil 2016 - 19:12

Bonjour,

Commençons par ça : le  Henschell-gs50-1, suivra le Y-8400 Roco et enfin le Picasso qui est préparé, à savoir tout décâblé.

Il y a quelque temps, j'ai acheté un coffret de départ Trix (analogique) comprenant un joli locotracteur de marque henschell :

Digitalisons le matériel roulant de jeanmichelfr11 Hensch11

Digitalisons le matériel roulant de jeanmichelfr11 Hensch10
Je le trouve joli et bien proportionné. Bien sur il a été "rodé".

Je veux donc le digitaliser, j'ai levé la caisse et là miracle ça va être simple du moins je le croyait jusquàce que je m'aperçoive que la masse c'est le châssis !

Voici une vue du loc ouvert :

Digitalisons le matériel roulant de jeanmichelfr11 Hensch12


J'ai noté le câblage d'origine :

orange/gris = ampoule avant
orange/jaune = ampoule arrière
bleu/vert = moteur
rouge = capteur gauche

Voilà le bureau d'étude a du travail Very Happy Very Happy Very Happy

Amicalement.
jeanmichelfr11
jeanmichelfr11
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 844
Age : 63
Localisation : Narbonne, Aude
Loisirs : lecture, jeux vidéos, vélo cool !
Date d'inscription : 14/08/2014

http://j.olmos.free.fr/

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par Francomtois 64 Ven 22 Juil 2016 - 19:17

Bon début et bonne continuation Very Happy

_________________
PIERRE Francomtois d'origine Bearnais d'adoption amoureux de la Normandie et supporter du FC SOCHAUX
Francomtois 64
Francomtois 64
Vive la Normandie!!

Nombre de messages : 62951
Age : 73
Localisation : LONS (Pau)
Loisirs : modelisme , jeux sur PC, photos et videos
Date d'inscription : 05/09/2007

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par jeanmichelfr11 Ven 22 Juil 2016 - 20:25

Merci.
jeanmichelfr11
jeanmichelfr11
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 844
Age : 63
Localisation : Narbonne, Aude
Loisirs : lecture, jeux vidéos, vélo cool !
Date d'inscription : 14/08/2014

http://j.olmos.free.fr/

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par snoop27 Ven 22 Juil 2016 - 23:55

La place va être comptée pour le décodeur...
Bon courage
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 14722
Age : 61
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par jeanmichelfr11 Sam 23 Juil 2016 - 8:41

Le décodeur va aller en remplacement de la platine qui se trouve déjà sur le châssis.

Amicalement.
jeanmichelfr11
jeanmichelfr11
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 844
Age : 63
Localisation : Narbonne, Aude
Loisirs : lecture, jeux vidéos, vélo cool !
Date d'inscription : 14/08/2014

http://j.olmos.free.fr/

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par jeanmichelfr11 Lun 27 Mar 2017 - 16:56

Bonjour,

Aujourd'hui, je me lance enfin dans la digitalisation de mon matériel et, je commence par le Y-8454 de chez Roco.
Démontage de la bête :

Digitalisons le matériel roulant de jeanmichelfr11 Y8454-10

Digitalisons le matériel roulant de jeanmichelfr11 Y8454-13

Digitalisons le matériel roulant de jeanmichelfr11 Y8454-12

Digitalisons le matériel roulant de jeanmichelfr11 Y8454-11

Digitalisons le matériel roulant de jeanmichelfr11 Y8454-14

Sur la dernière photo, je dois enlever les deux résistances et le petit condensateur bleu ?

Voici ma source d'inspiration :

http://les-travaux-du-57.skyrock.com/3089039859-Comment-digitaliser-son-Y8000-roco.html

Amicalement.
jeanmichelfr11
jeanmichelfr11
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 844
Age : 63
Localisation : Narbonne, Aude
Loisirs : lecture, jeux vidéos, vélo cool !
Date d'inscription : 14/08/2014

http://j.olmos.free.fr/

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par jeanmichelfr11 Lun 3 Avr 2017 - 15:23

Bonjour,

Aujourd'hui, à la place de la sieste, j'ai préparé mon Y-8454 :

récupération d'un cable péritel :
Digitalisons le matériel roulant de jeanmichelfr11 Y8454-16

Préparation de la platine :
Digitalisons le matériel roulant de jeanmichelfr11 Y8454-15

remontage du locotracteur :
Digitalisons le matériel roulant de jeanmichelfr11 Y8454-17

J'attends de me trouver un décodeur pour finaliser l'installation, mais quelle suée pour le remontage :siffle :siffle :siffle

Amicalement.
jeanmichelfr11
jeanmichelfr11
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 844
Age : 63
Localisation : Narbonne, Aude
Loisirs : lecture, jeux vidéos, vélo cool !
Date d'inscription : 14/08/2014

http://j.olmos.free.fr/

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par snoop27 Jeu 6 Avr 2017 - 23:18

Disons que tu n'as pas commencé par le plus facile à digitaliser
Bon courage pour la suite :super:
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 14722
Age : 61
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par jeanmichelfr11 Ven 7 Avr 2017 - 11:56

Bonjour,

Merci.
jeanmichelfr11
jeanmichelfr11
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 844
Age : 63
Localisation : Narbonne, Aude
Loisirs : lecture, jeux vidéos, vélo cool !
Date d'inscription : 14/08/2014

http://j.olmos.free.fr/

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par jeanmichelfr11 Sam 7 Juil 2018 - 9:37

Bonjour,

Aujourd'hui, je me suis lancé, et, le henschel-gs50 de Trix est enfin digitalisé... Et ça marche ! Autre bonne nouvelle, ma MS2 Trix fonctionne enfin... La cause du disfonctionnement est que je branchais la centrale sur la prise esclave du boitier de raccordement. Total économie de 150,00€. Content pépère :siffle ! ! !

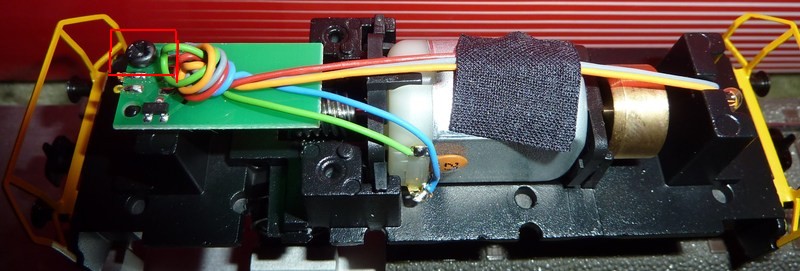

Le câblage d'origine du GS-50 Trix :

Digitalisons le matériel roulant de jeanmichelfr11 Cablag10

Le branchement du décodeur est le suivant :

- le fil noir sur la vis (avec une cosse à oeil qui va bien),
- le fil rouge sur le frotteur,
- le fil gris à la place du bleu,
- le fil orange à la place du vert

Je n'ai pas branché l'éclairage.

Amicalement.
jeanmichelfr11
jeanmichelfr11
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 844
Age : 63
Localisation : Narbonne, Aude
Loisirs : lecture, jeux vidéos, vélo cool !
Date d'inscription : 14/08/2014

http://j.olmos.free.fr/

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par snoop27 Sam 7 Juil 2018 - 15:10

Qu'as tu utilisé comme décodeur pour cette machine ? Shocked
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 14722
Age : 61
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par jeanmichelfr11 Sam 7 Juil 2018 - 15:37

Un décodeur (8 broches) qui vient d'une "vieille" machine Roco, c'est tout ce que je peux dire, désolé...

Amicalement.
jeanmichelfr11
jeanmichelfr11
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 844
Age : 63
Localisation : Narbonne, Aude
Loisirs : lecture, jeux vidéos, vélo cool !
Date d'inscription : 14/08/2014

http://j.olmos.free.fr/

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par snoop27 Sam 7 Juil 2018 - 18:37

:merci le principal est que cela fonctionne :super:
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 14722
Age : 61
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par murielle Dim 8 Juil 2018 - 18:48

j'ai le même locotracteur Roco que je voulait démonter pour le modifier et le digitaliser et le chassis est parti en morceau... je verrais un jour pour y travailler dessus et ce fil est intéressant, merci pour le partage de ton travail.
murielle
murielle
Administrateur du forum X 3800
Administrateur du forum X 3800

Féminin
Nombre de messages : 22792
Age : 52
Localisation : Région de Rouen (76)
Loisirs : tout ce qui m'amuse
Date d'inscription : 14/02/2007

https://picasso.superforum.fr

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par jeanmichelfr11 Dim 8 Juil 2018 - 18:51

De rien, c'est avec plaisir... Very Happy

Amicalement.
jeanmichelfr11
jeanmichelfr11
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 844
Age : 63
Localisation : Narbonne, Aude
Loisirs : lecture, jeux vidéos, vélo cool !
Date d'inscription : 14/08/2014

http://j.olmos.free.fr/

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par jeanmichelfr11 Ven 19 Oct 2018 - 7:25

Quelques nouvelles... Prochaines digitalisations prévues, le 2200 acheté il y a quelque temps,le 3800 acheté à Max il y a quelques années (déjà ! ! !).

Puis les 66000 et 67000 Piko (là ce sera facile :siffle ) bénéficierons elles aussi du passage au DCC, ainsi que la "vieille" Roco citée plus haut (BR-212)...

Les travaux débuterons en janvier 2019, finances obligent...

Voilà les prévisions sur le DCC.

Amicalement.
jeanmichelfr11
jeanmichelfr11
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 844
Age : 63
Localisation : Narbonne, Aude
Loisirs : lecture, jeux vidéos, vélo cool !
Date d'inscription : 14/08/2014

http://j.olmos.free.fr/

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par snoop27 Ven 19 Oct 2018 - 11:27

De quoi s'occuper pendant quelques jours :super:
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 14722
Age : 61
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par jeanmichelfr11 Ven 19 Oct 2018 - 15:52

Oui, c'est sur, le 2200 et les 66000 et 67000 ainsi que la V212 ça ira vite "yakaenkliqueter"... Le  3800 par contre sera un poil plus difficile, mais on y arrivera ! ! !

Amicalement.
jeanmichelfr11
jeanmichelfr11
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 844
Age : 63
Localisation : Narbonne, Aude
Loisirs : lecture, jeux vidéos, vélo cool !
Date d'inscription : 14/08/2014

http://j.olmos.free.fr/

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par snoop27 Mar 30 Oct 2018 - 18:56

Bonsoir Jean Michel,
Pour le 66000 Piko attention il y a une modif à faire avant de poser le décodeur...
Il y a un fil là-dessus que Nonotorail avait ouvert il me semble... Shocked
snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 14722
Age : 61
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par snoop27 Mar 30 Oct 2018 - 18:57

snoop27
snoop27
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 14722
Age : 61
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par jeanmichelfr11 Mer 31 Oct 2018 - 17:35

Bonjour,

Merci pour le lien, je l'avais déjà vu... Mais j'ai perdu les photos lors du "cramage" de mon ancien PC Embarassed

Amicalement.
jeanmichelfr11
jeanmichelfr11
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 844
Age : 63
Localisation : Narbonne, Aude
Loisirs : lecture, jeux vidéos, vélo cool !
Date d'inscription : 14/08/2014

http://j.olmos.free.fr/

Revenir en haut Aller en bas

Digitalisons le matériel roulant de jeanmichelfr11 Empty Re: Digitalisons le matériel roulant de jeanmichelfr11

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
