Re: Une bien belle bête ...

Message par Mikado1305 le Ven 15 Mai 2015 - 14:16

Non non, t'étais pas le seul, je suis passé et je suis retourné à l'atelier pour faire les fonds de tiroir. J'y ai trouvé des moteurs jouef que j'ai remis en état, vu le paquet de machines à motoriser... Les Anciens m'ont donné envie de faire rouler les autorails à 2 essieux alors je vais essayer.
Pour ce qui est de l'ADX2, il roule avec 2 bogies tenshodo et je lui ai refait le museau avec des pièces Mecanic Trains, reste "plus qu'à " faire l'éclairage...
avatar
Mikado1305
moi je reste
moi je reste

Masculin
Nombre de messages : 381
Age : 45
Localisation : Auvergne
Loisirs : Modèlisme, photo, bricolage
Date d'inscription : 12/04/2015

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par boisavia le Ven 15 Mai 2015 - 16:11

Salutatous,
Je m'aperçois que mes modifs d'ADX2 ne sont pas sur le bon fil..
alors je vais les mettre ici..

vue générale de l'abaissement de toiture....soit de 2.5 mm....au pif, comme tjrs..

Détails sur les entrés d'air taillées dans les coiffes.....Je mettrais des carénages peints en noir pour dissimuler l'intéreur...
Actuellement, c'est la motorisation "maison" qui est à l'étude...
Il est comme les ABJ "Electrotren" ===> tellement long, que son inscription sur des rayons inferieurs à 600mm sera difficile à obtenir si l'on conserve les boggies fournis , ce que je compte faire....
A plus les amis...çà va venir...Il est tellement beau qu'il ne faut pas le massacrer....
C'est bien ce que je j'écrivais à quelqu'un à qui l'on doit beaucoup ===> cet ADX2 "ATLAS" est la cerise sur le gateau dans cette collection d'Autorails....
jean .
avatar
boisavia
moi je reste
moi je reste

Masculin
Nombre de messages : 300
Age : 81
Localisation : Loiret
Date d'inscription : 21/05/2013

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par snoop27 le Ven 15 Mai 2015 - 16:28

Effectivement, avec ces modifications (et même sans d'ailleurs) on peut dire que c'est une bien belle bête
:applause pour ces modifs et bon courage pour la suite...
avatar
snoop27
Reporter Picasso
Reporter Picasso

Masculin
Nombre de messages : 8479
Age : 54
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par boisavia le Ven 15 Mai 2015 - 16:53

snoop27 a écrit:Effectivement, avec ces modifications (et même sans d'ailleurs) on peut dire que c'est une bien belle bête
:applause  pour ces modifs et bon courage pour la suite...
Eh oui, "snoop27", je suis tout à fait d'accord avec toi ===> même sans cette modification de toiture, l'évocation de cet autorail est trés réussie...Nous pouvons le garder, mais motorisé , ainsi , tout le monde ne connaît pas ce genre de détails.
Cette modification représente quand même quelques risques et beaucoup de travail...c'est réservé aux retraités....à ceux qui les ont connus...à ceux qui veulent pousser le bouchon un peu plus loin, et qui ont tout ce qu'il faut pour se lancer dans cette aventure....
Je pense que l'ami "Barbut" en fera un bijou..... tu verras...vous verrez...!!
Amicalement,
Jean.
avatar
boisavia
moi je reste
moi je reste

Masculin
Nombre de messages : 300
Age : 81
Localisation : Loiret
Date d'inscription : 21/05/2013

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par Mikado1305 le Ven 15 Mai 2015 - 20:40

Une fois de plus. Chapeau bas. J'ai récupéré un peu plus de docs et Jean nous a reproduit la bête comme il se doit. Vais avoir des complexes à force.

A part ça, quelqu'un a des infos concernant le prochain engin ???

On devrait avoir un EAD, mais avec les 2 collections et le reliquat de livraison, toutes les infos sont les bienvenues.
A bientôt sur les ondes...

Juste histoire de rappeler certaines choses...
" A vous les studios, à vous cognacq jay"

PS: désolé pour l'orthographe mais bon week-end à tous, en espérant avoir des bonnes nouvelles car c'est toujours un plaisir de vous lire / revoir...
avatar
Mikado1305
moi je reste
moi je reste

Masculin
Nombre de messages : 381
Age : 45
Localisation : Auvergne
Loisirs : Modèlisme, photo, bricolage
Date d'inscription : 12/04/2015

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par boisavia le Ven 15 Mai 2015 - 21:24

Ah bon, tu as du Cognac....?  Sacré "mi3kado1305"...   :merci
Je n'ai pas plus d'infos que tous les abonnés aux Autorails...
C'est à dire  ===>
--les "EAD" doivent en principe finir cette "Saga"..
--Puis, Atlas devrait completer les manques dont certains ont été zapés , perso il m'en manque 4....Le service clients m'a bien confirmé que nous serions, tous , servi ainsi , lors d'entretiens télèphoniques pour des cdes en suppléments...

Mais , d'ici là , je pense que nous seront prévenus par ATLAS....Cette collection ayant été un succès , le point d'arrêt devrait-être annoncé de façon claire.
Espérons que la collection des Automotrices se passera de même , les 4 premiers modéles ne nous ont pas fait regretter de nous être abonnés....

Ces 2 collections sont une pemière dans nôtre hobby...Souhaitons que dans ce crénau, d'autres "saga" voient le jour..ce ne sont pas les idées qui manquent...
Bonne fin de soirée "mi3kado1305"...
Amicalement,
Jean
avatar
boisavia
moi je reste
moi je reste

Masculin
Nombre de messages : 300
Age : 81
Localisation : Loiret
Date d'inscription : 21/05/2013

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par Mikado1305 le Ven 15 Mai 2015 - 21:56

Oh, si tu veux du cognac, y'en a, de l'armagnac aussi mais après je sais pas si on verra bien nos locos... Enfin, on refera le monde plus beau qu'il est, sacré Jean...

Pour ce qui est de la collection, tout à fait d'accord même si je trouve dommage qu'elle s'arrête comme ça car il manque des engins intéressants. Atlas a un bon filon avec tous ces engins, peut-être feront ils une prolongation, à voir....

A défaut, ça nous aura permis de discuter de notre hobby même si on habite aux 4 coins du pays...

Pour ce qui est des automotrices, espérons que la collection augmente de volume car on a de quoi faire pour compléter nos collections...

Sinon, ils peuvent nous proposer les aerotrains et dérivés, ça peut être sympa.

Bonne soirée et à bientôt
avatar
Mikado1305
moi je reste
moi je reste

Masculin
Nombre de messages : 381
Age : 45
Localisation : Auvergne
Loisirs : Modèlisme, photo, bricolage
Date d'inscription : 12/04/2015

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par gtvb le Ven 15 Mai 2015 - 22:40

bonsoir
Petite imparté dans une discussion à consommée modérément hic , hic ( bande de poivrot ) Laughing Laughing
Bon je viens de finir la motorisation de mon autorail et j'ai commencé à vouloir faire une vidéo pour montrer le bon fonctionnement de ses deux moteurs de 500 ch en rampe de fort % que j'ai sur mon réseau  , mais apparemment cela n'a pas fonctionné il me faut trouver autre chose , en attendant quelques photos  de la motorisation

desolé j'etais pris par mon reportage photo et j'ai tout loupé , alors au lit ça ira mieux demain :maisoui: :zzz

avatar
gtvb
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 999
Age : 72
Localisation : lorraine nord ouest
Loisirs : bricolage tout genre , collection voitures echelle 1
Date d'inscription : 04/10/2012

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par gtvb le Ven 15 Mai 2015 - 22:59

remoi , j'ai retrouvé les photos
voilà

ouverture de toute la partie reservé au bogie dans le chassis , pose d'une rehausse pour crée le point d'articulation du bogie


vue de plus prés

Atlas fait des progrès les flancs de bogie se détachent (assez facilement , toujours à cause de la colle )ce qui permet de poser des essieux non travailler , pointe de rotation d'origine , il suffit de meuler avec une petite fraise ronde l'emplacement prévu par le mouleur pour rendre leur rotation plus libre (je ne l'avais pas fait avant et je me suis aperçu que mon autorail ne voulais plus avancer (alors qu'avec le bogie capteur sans ses flancs il roulait à merveille avec de beau ralenti )
Reste comme tout les autorails , l’éclairage interne les fanaux et la digitalisation quand la caisse sera renflouée
bonne nuit
Bernard dit gtvb
avatar
gtvb
j'occupe les lieux
j'occupe les lieux

Masculin
Nombre de messages : 999
Age : 72
Localisation : lorraine nord ouest
Loisirs : bricolage tout genre , collection voitures echelle 1
Date d'inscription : 04/10/2012

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par boisavia le Ven 18 Sep 2015 - 14:31

Bonjour les amis,
Me voici de retour avec mon ADX2 ATLAS, mais cette fois avec la motorisation terminée....
En fait, aprés avoir hésité par rapport à toutes les solutions évoqués ici même, j'ai réalisé quelques maquettages pour être certain que sa puissance et ses braquages seraient au rendez-vous...(Mes rayons de 600mm sont absorbés sans pb..!!)
Enfermé dans ma marrotte, qui consiste à essayer d'utiliser le maximum d'éléments "ATLAS"....donc, les boggies , y compris les flancs de ceux-ci , il est évident que mes mécaniques doivent èpouser le terrain....çà change la donne quelques peu.
Ces essais préliminaires m'ont fait voir qu'avec trés peu de marge, c'était possible....
Alors, là , je vous montre ce que j'en ai sorti....
Images....

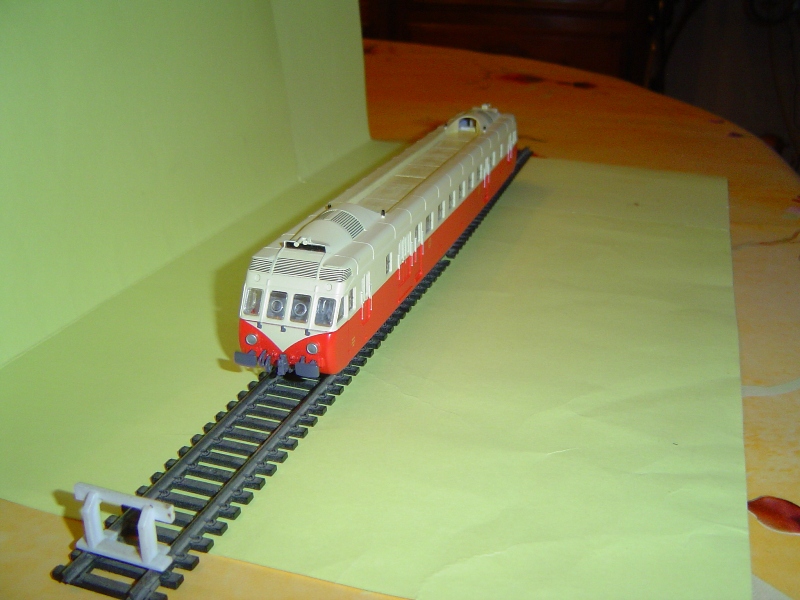

Le voici sur ses roues

J'ai utilisé ses boggies ATLAS , y compris ses flancs de boggies....

Même principe que mes motorisations précédentes, l'essieu moteur est bandagé, l'essieu AV fait le palonnage "3 points", toutes les roues des 2 boggies font le captage...

Extraction des boggies pour montrer ici , le captage type gigogne...

Détails sur les boggies où l'on peut voir les lamelles capter aux flancs des roues interieurs...Pour les curieux, sur le boggie porteur, on remarque 2 fils de cuivre simplements appliqués sur le dessus , ils sont légerement collés , ils sont raccordés au courant....Je ne les ai prévus que dans le cas où il me faudrait ajouter une motorisation sur ce boggie... En effet, cet autorail était pour ainsi dire, toujours attellé à une, voir deux remorques, telles celles qu'ATLAS nous à sorties...
L'avenir me dira si j'ai bien fait de préserver cette possibilité...Sachez aussi, que le chassis, tel quel , peut recevoir pas mal de lest, il est trés creux...!!

Mon deuxième ADX2 vas subir le même équipement....Ensuite, ne restera plus que l'éclairage, voir les décorations internes pour mes vieux jours si j'en ai le temps...
A vos outils les amis, cet autorail en vaut vraiment la peine....
Jean.
avatar
boisavia
moi je reste
moi je reste

Masculin
Nombre de messages : 300
Age : 81
Localisation : Loiret
Date d'inscription : 21/05/2013

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par snoop27 le Ven 18 Sep 2015 - 14:55

:bravo Jean, encore une belle réalisation et bien expliquée, comme d'hab !

Ce qui est bien c'est qu'avec GTVB on a deux solutions de motorisations pour l'ADX
:merci à vous deux
avatar
snoop27
Reporter Picasso
Reporter Picasso

Masculin
Nombre de messages : 8479
Age : 54
Localisation : Gasny (27) Hte Normandie
Date d'inscription : 08/03/2012

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par ulysse le Lun 21 Sep 2015 - 11:03

Bonjour

Bravo , pour cette transformation...

vous avez des doigts en or... :bravo
avatar
ulysse
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1691
Age : 60
Localisation : Dunkerque
Loisirs : Marklin ...3 raillistes...et 2 raillistes...
Date d'inscription : 23/03/2008

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par HLE101.012 le Dim 16 Avr 2017 - 17:28

La toiture des ADX2 a été modifiée en 1940 lors de leur transformation pour fonctionnement au gaz, afin d'y loger les bouteilles.
Après-guerre, ces bouteilles ont été enlevées et la toiture est restée en l'état.
avatar
HLE101.012
moi je reste
moi je reste

Masculin
Nombre de messages : 284
Age : 45
Localisation : Belgique
Date d'inscription : 30/03/2017

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par ulysse le Lun 17 Avr 2017 - 22:45

Bonjour ..
Tu aurais une photo de cette transformation , ?? Very Happy
avatar
ulysse
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1691
Age : 60
Localisation : Dunkerque
Loisirs : Marklin ...3 raillistes...et 2 raillistes...
Date d'inscription : 23/03/2008

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par HLE101.012 le Lun 17 Avr 2017 - 23:12

Voici:



avatar
HLE101.012
moi je reste
moi je reste

Masculin
Nombre de messages : 284
Age : 45
Localisation : Belgique
Date d'inscription : 30/03/2017

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par ulysse le Lun 17 Avr 2017 - 23:19

Merci.. :super:

je pensais que les autorails étaient équipé du système gazogène avec du charbon de bois à cause des pénuries de carburant.....
avatar
ulysse
enfin dans le picasso!!
enfin dans le picasso!!

Masculin
Nombre de messages : 1691
Age : 60
Localisation : Dunkerque
Loisirs : Marklin ...3 raillistes...et 2 raillistes...
Date d'inscription : 23/03/2008

Revenir en haut Aller en bas

Re: Une bien belle bête ...

Message par HLE101.012 le Lun 17 Avr 2017 - 23:26

Ils circulaient durant la seconde guerre mondiale au gaz naturel compressé car il  y avait un gisement exploité dans le secteur depuis 1937, combustible qui n'intéressait pas les Allemands...

Pour ceux qui ont accès à ce forum très pédant:

http://histoire.trains-en-vadrouille.com/viewtopic.php?f=184&p=522921#p522921
avatar
HLE101.012
moi je reste
moi je reste

Masculin
Nombre de messages : 284
Age : 45
Localisation : Belgique
Date d'inscription : 30/03/2017

Revenir en haut Aller en bas
